ОПИСАНИЕ ТАЙМЕРА
Таймер максимальной конфигурации состоит из следующих функциональных узлов:
- часы реального времени и «будильник» помнящий расписание занятий в школе;
- генератор мелодий (Таймеры серии Мхх);
- блок воспроизведения МР3 файлов (модификации «МР3»)
- определитель длительности включения традиционного звонка громкого боя (Таймеры серии Тхх);
- узел включения нагрузки (усилитель или звонки громкого боя);
- узел включения освещения;
- индикация и клавиатура;
- блок первичных часов для поддержки сети вторичных стрелочных часов (М12,М14,Т12,Т14,Т01);
- узел обработки сигнала от пульта пожарно-охранной сигнализации (М13,М14,Т13,Т14);
Основной алгоритм работы таймера (работа в АВТОМАТИЧЕСКОМ режиме) заключается в следующем: «будильник» отслеживает состояние текущего времени и по заданной программе включает нагрузку или освещение.
Для музыкальных таймеров М11…М14 нагрузкой обычно является усилитель школьного радиоузла. Генератор мелодий или блок воспроизведения МР3 файлов транслирует через усилитель заданную мелодию, и затем усилитель выключается до следующего звонка.
Для таймеров Т11…Т14 нагрузкой обычно бывают звонки громкого боя, которые включаются на заданную длительность звучания.
Для управления освещением , автоматически в запрограммированный момент времени подается/снимается переменное напряжение 220 В, 50 Гц. Этим напряжением управляется силовое исполнительное реле (в комплект не входит), которое непосредственно включает или выключает освещение.
Таймеры, поддерживающие сеть вторичных стрелочных часов, каждую минуту генерируют в часовую сеть импульс и стрелки вторичных часов переводятся на 1 минуту.
Таймеры, поддерживающие обработку сигнала от пульта пожарно-охранной сигнализации, при замыкании контактов на пульте, включают нагрузку (усилитель или звонки громкого боя). Музыкальные таймеры дополнительно генерируют предупредительный сигнал. Таким образом, для таймеров Т13, Т14 начинают звенеть звонки громкого боя. Для таймеров М13, М14, через усилитель и сеть проводного вещания начинает звучать предупредительный сигнал (мелодия № 22). Для таймеров М13, М14 модификации «МР3» (с блоком воспроизведения МР3 файлов), через усилитель и сеть проводного вещания начинает звучать записанный пользователем сигнал (мелодия № 31) и предупредительный сигнал (мелодия № 22). При размыкании сигнальных контактов пульта, нагрузка (усилитель) и сигналы выключаются.
Энергоснабжение таймера при аварийном отключении стационарной сети ~220 В, 50 Гц производится от автономного источника тока, с сохранением хода часов. Работа таймера автоматически восстанавливается в полном объеме при восстановлении стационарного питания ~220 В, 50 Гц с вероятностью 0.8 При этом таймер переходит в АВТОМАТИЧЕСКИЙ режим работы. В случае «тяжелого» аварийного сбоя стационарного питания ~220 В, 50 Гц (вероятность 0.2) может не произойти автоматическое восстановление работы. При этом индикация на табло отсутствует или хаотическая. В этом случае необходимо выключить и затем через несколько секунд, снова включить питание таймера. При необходимости откорректировать показания текущего времени.
Спецификация: specification-m11
Инструкции
Виктория 2022 — ТО таймера с воспроизведением *.МР3 файлов. Актуально 2022
Виктория 2014–н.в. — Техническое описание. Таймер Виктория с воспроизведением МР3 файлов.
Виктория 2007–2013 — Техническое описание. Таймер Виктория с записью звука пользователя.
Виктория 2000–2007 с усилителем — Техническое описание. Таймер Виктория с трансляционным усилителем.
Виктория 2000–2007 — Техническое описание. Таймер Виктория
Виктория 1995–2000 — Техническое описание. Таймер Виктория. 1995–2000
Официальный сайт: https://viktoria-timer.ru/

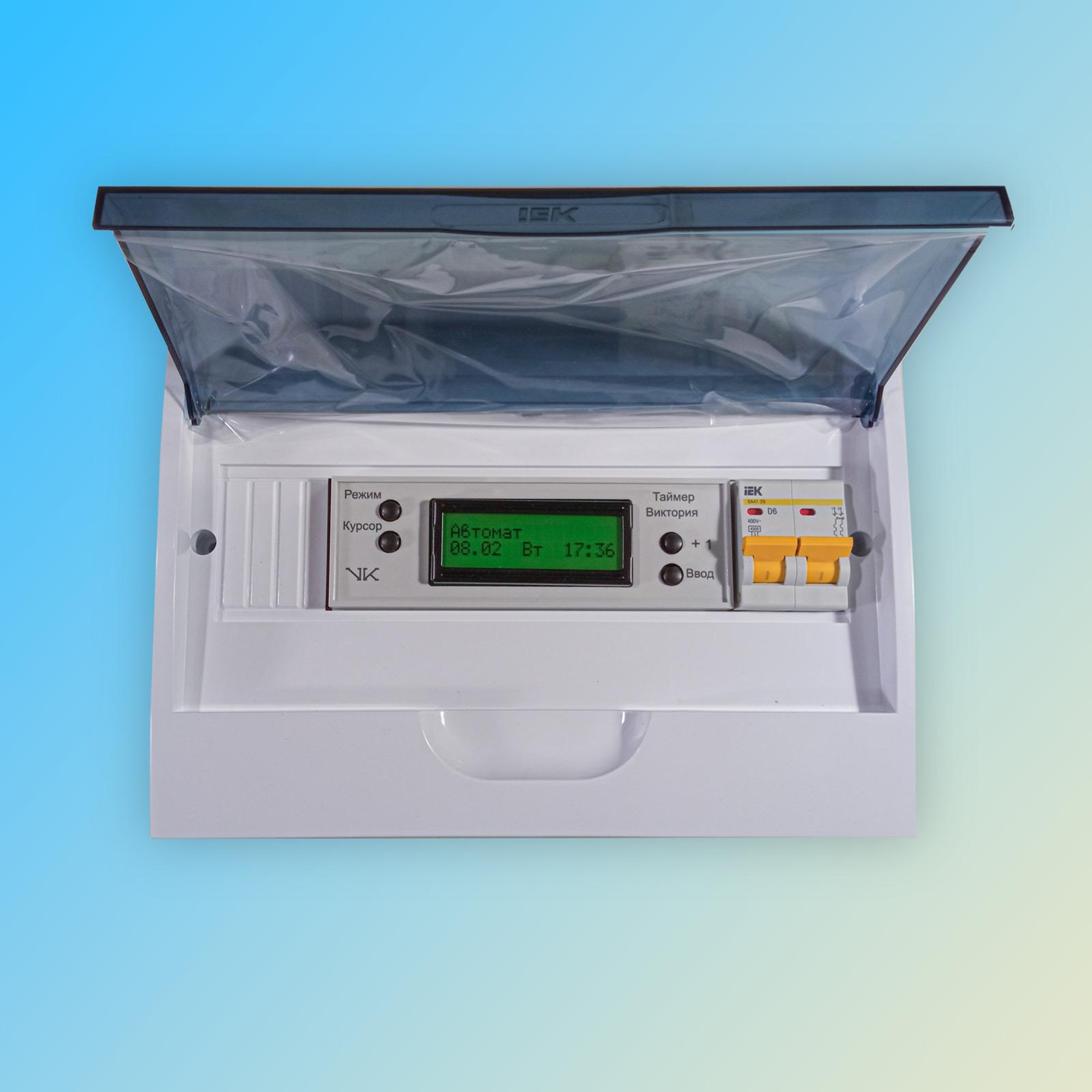

Фото:
