Замена матрицы на моноблоке iCL SafeRAY Si105.Mi

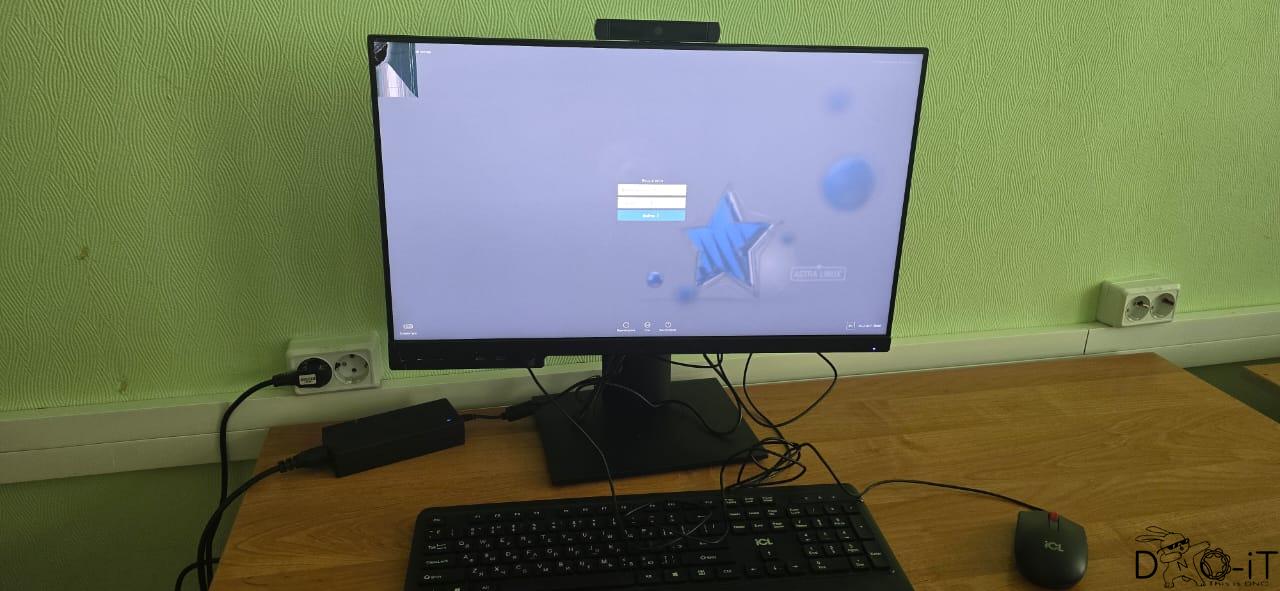

Всем привет. Новый учебный год начался многообещающи, в первый же учебный день я получаю фото:

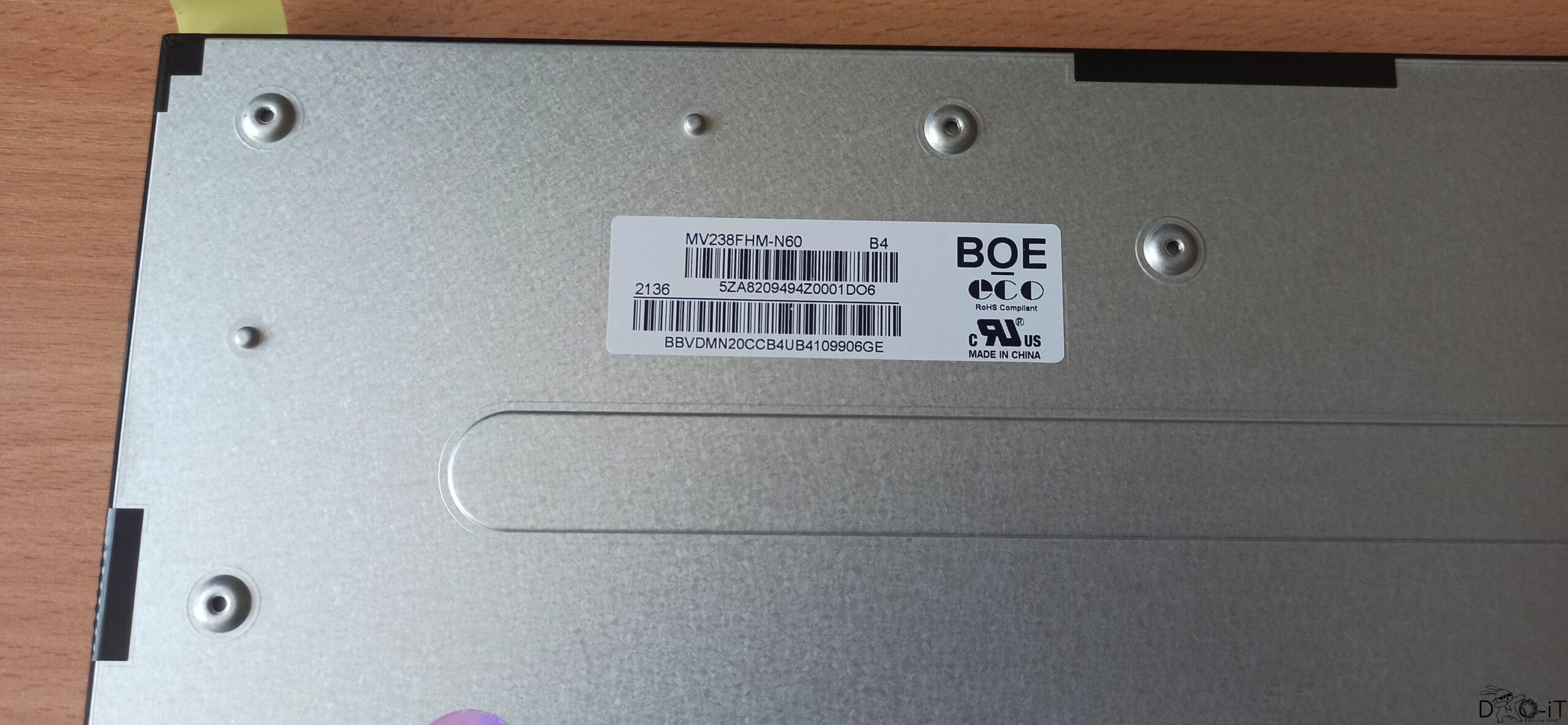

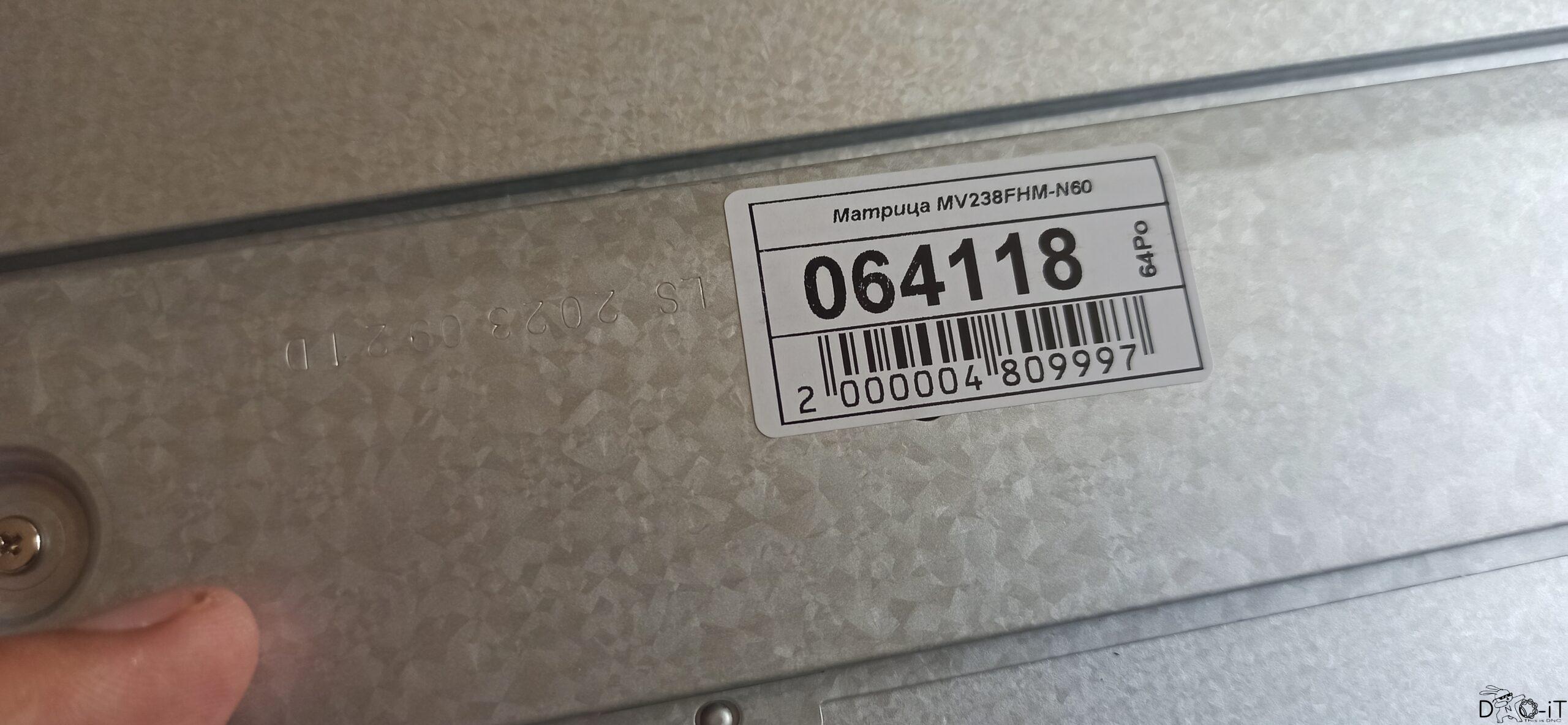

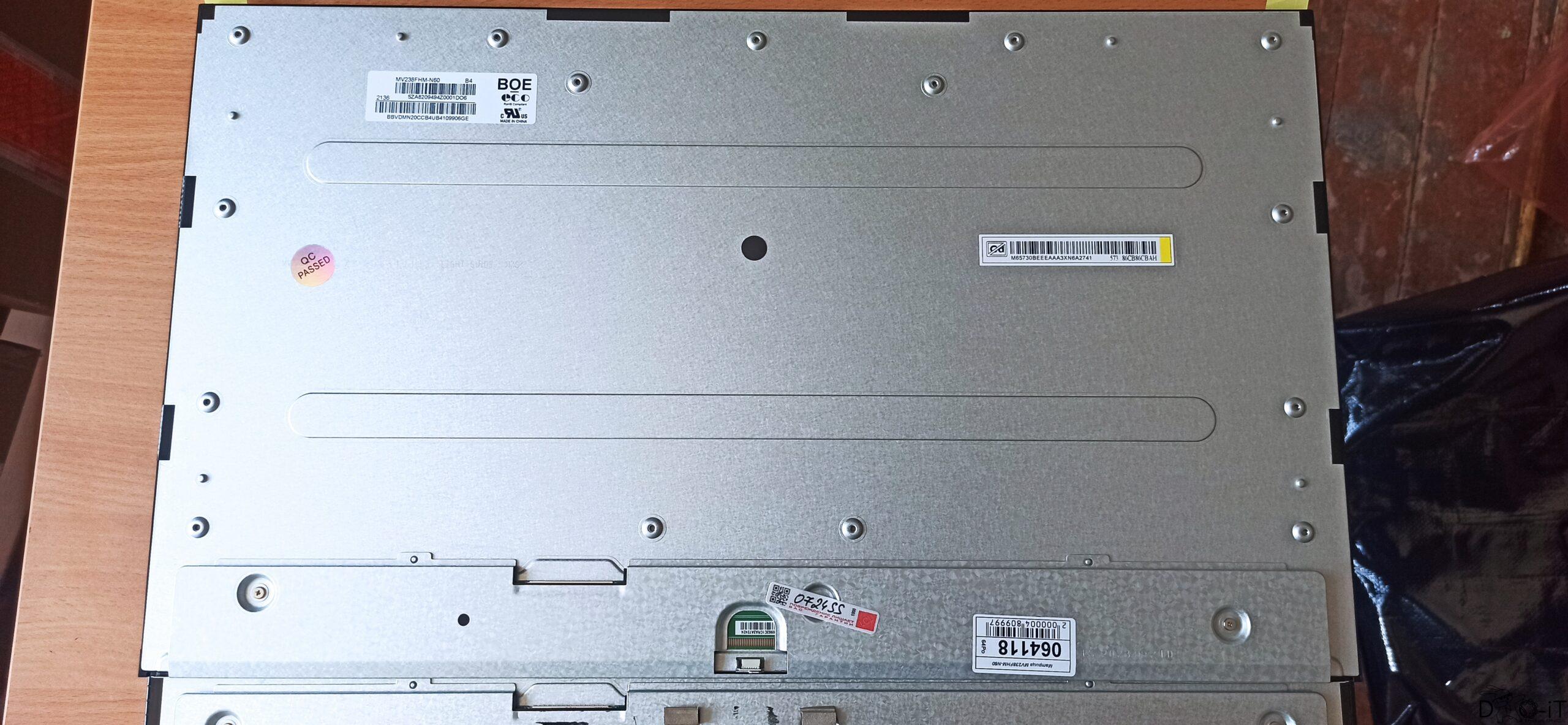

Ну чтож, заказываем новую матрицу, посмотрев на WiKi где ее можно купить. Получив ее, сделал несколько фото стикеров:

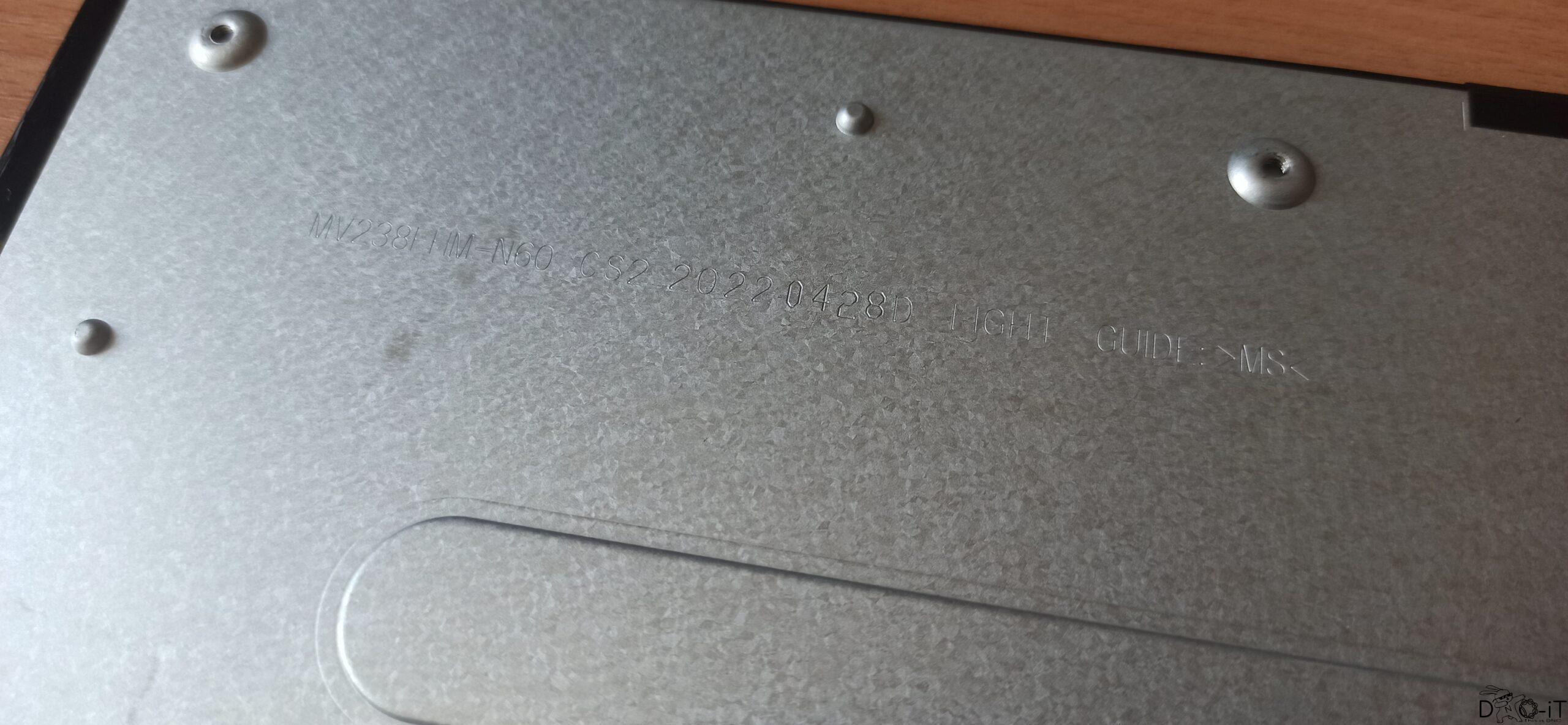

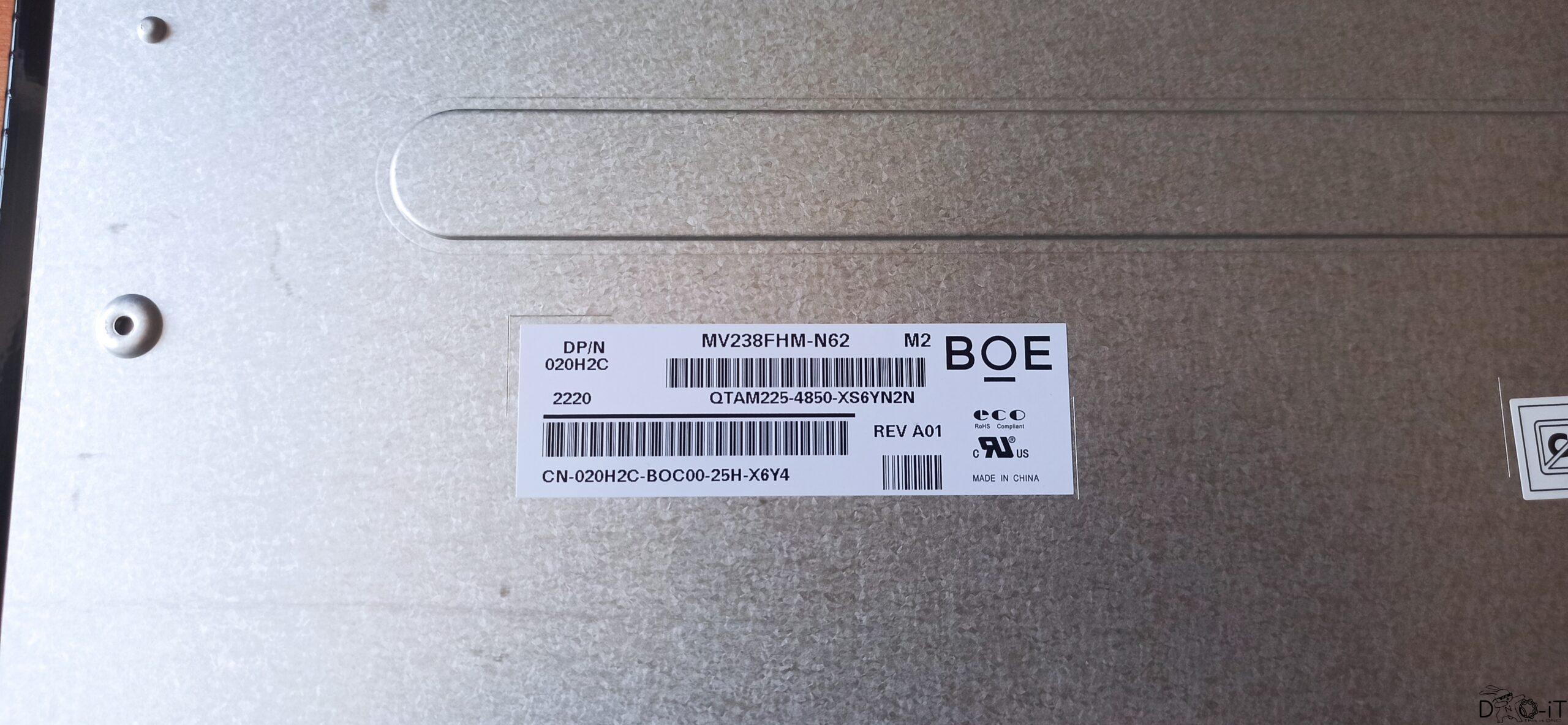

На родной матрице есть выштамповка и стикер:

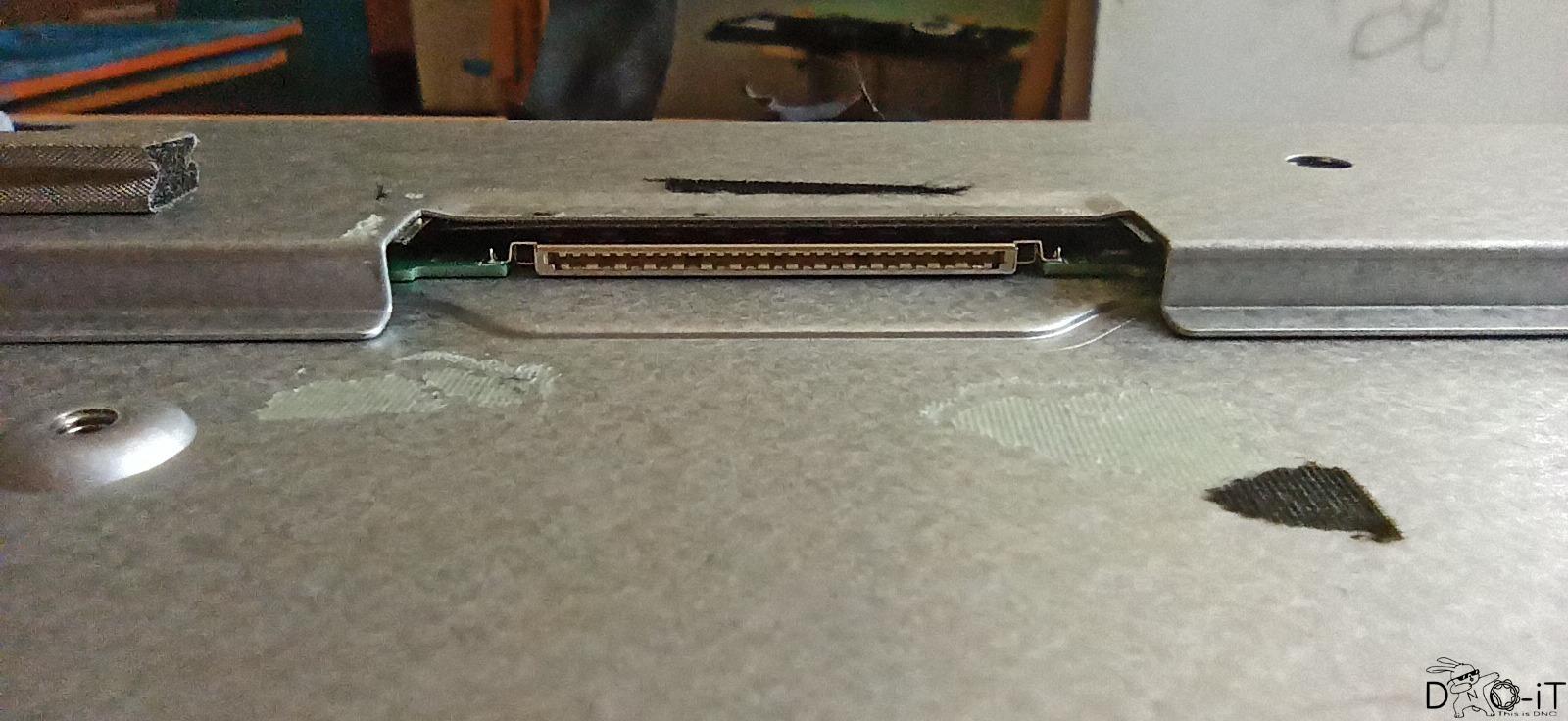

Так же визуально немного различаются разъемы шлейфа, но всё защелкивается:

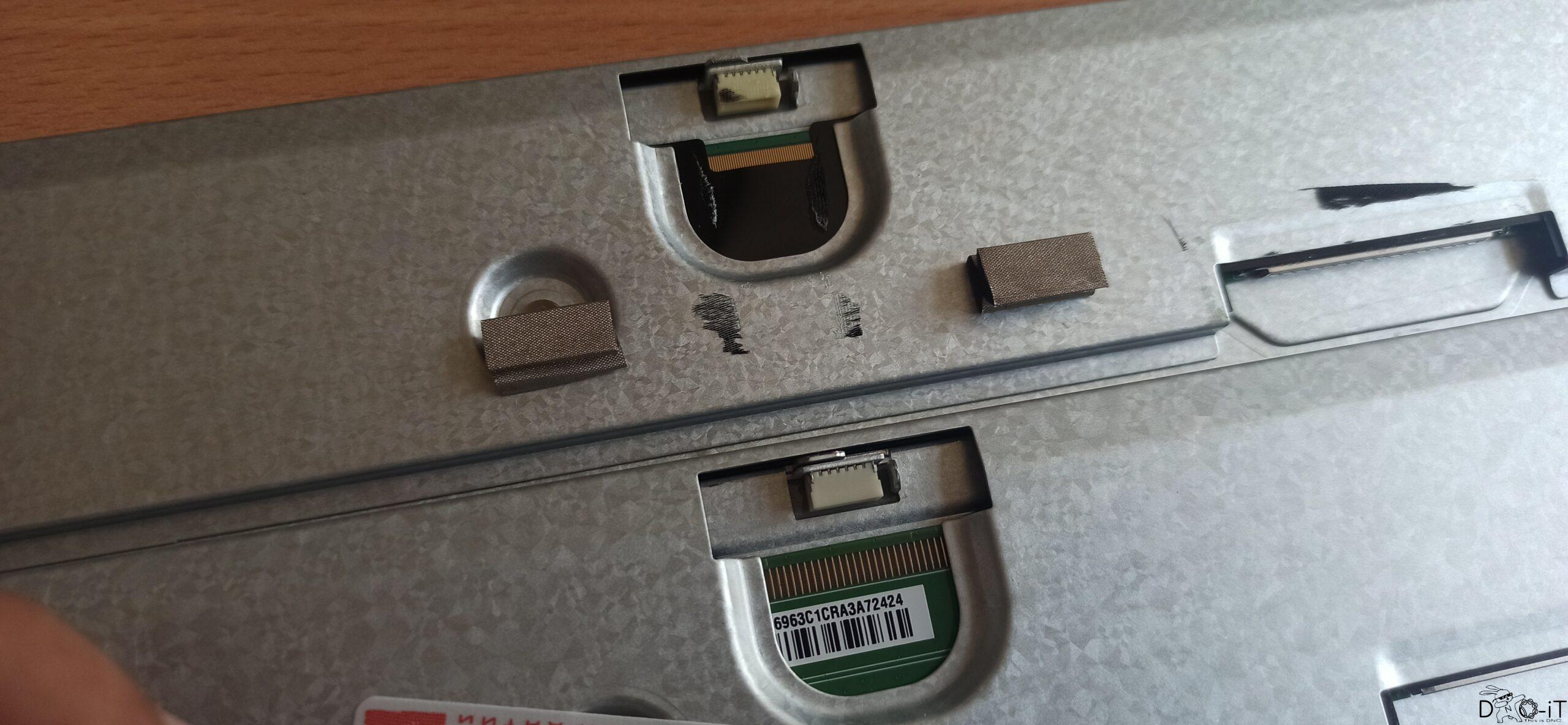

Сравнение разъемов. ТАм где виден скотч, там орига

Орига

Аналог

Разбираем:

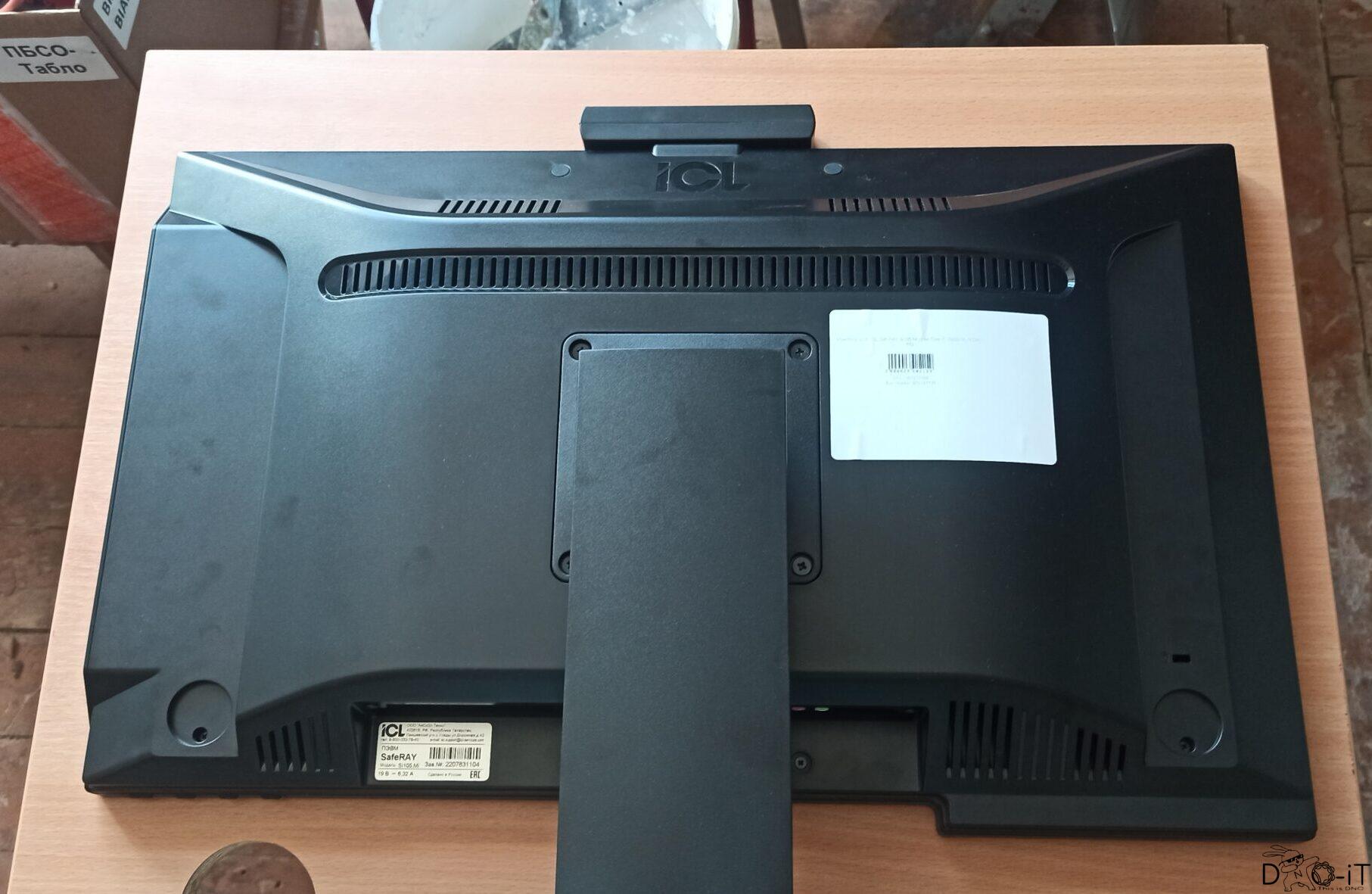

1. Откручиваем 4 винта ножки:

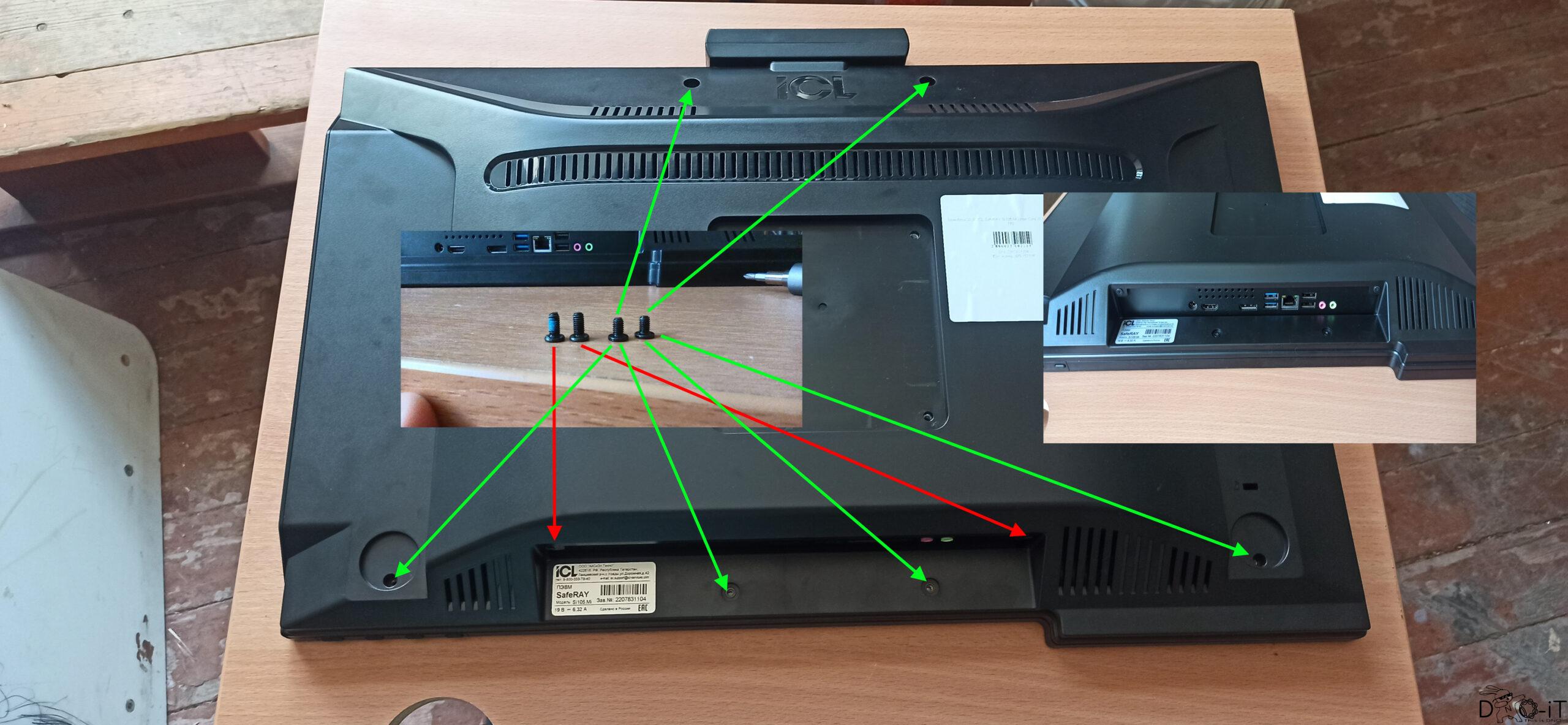

2. Откручиваем 6 винтов в плоскости и 2 со стороны портов(обратите внимание, что винты разные, те что подлиннее торцевые, а те что короче они с корыта):

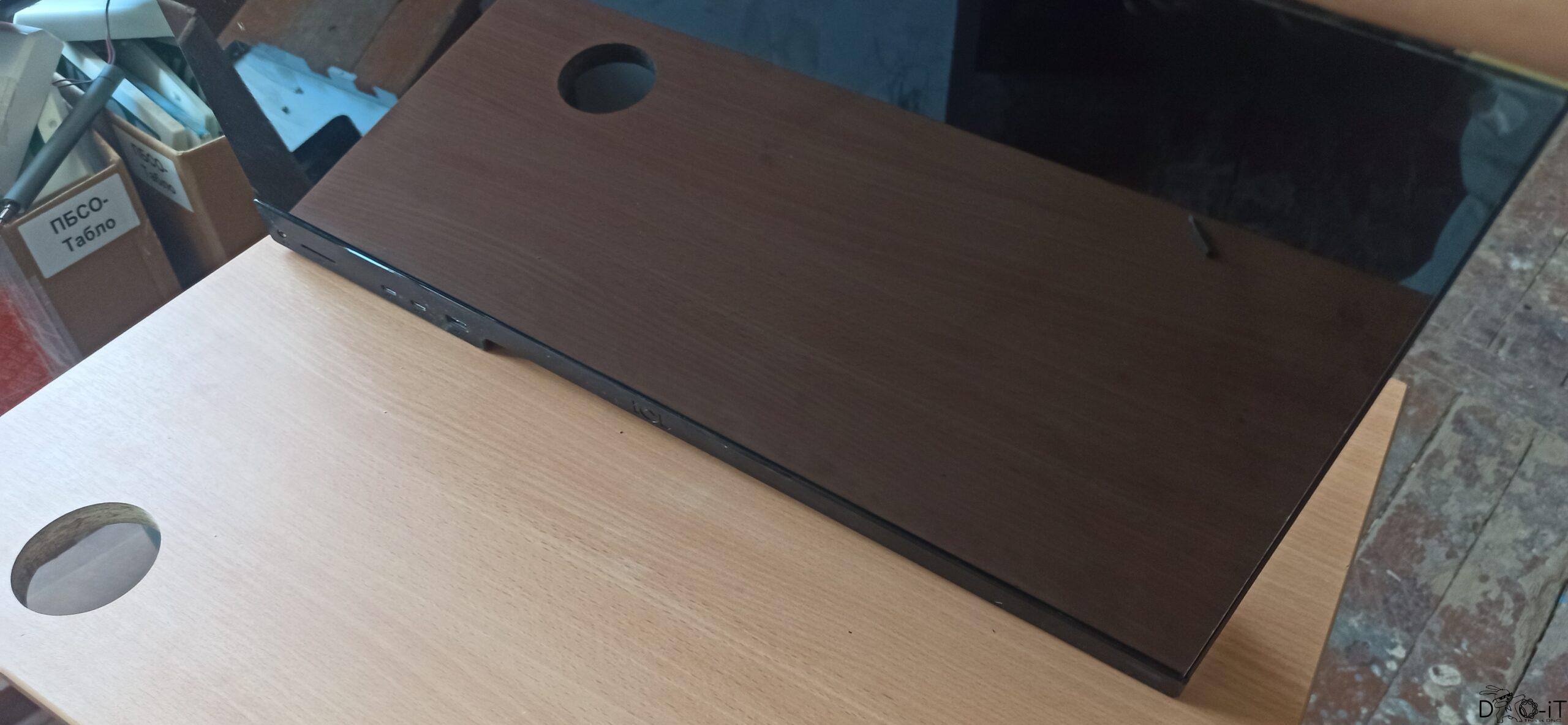

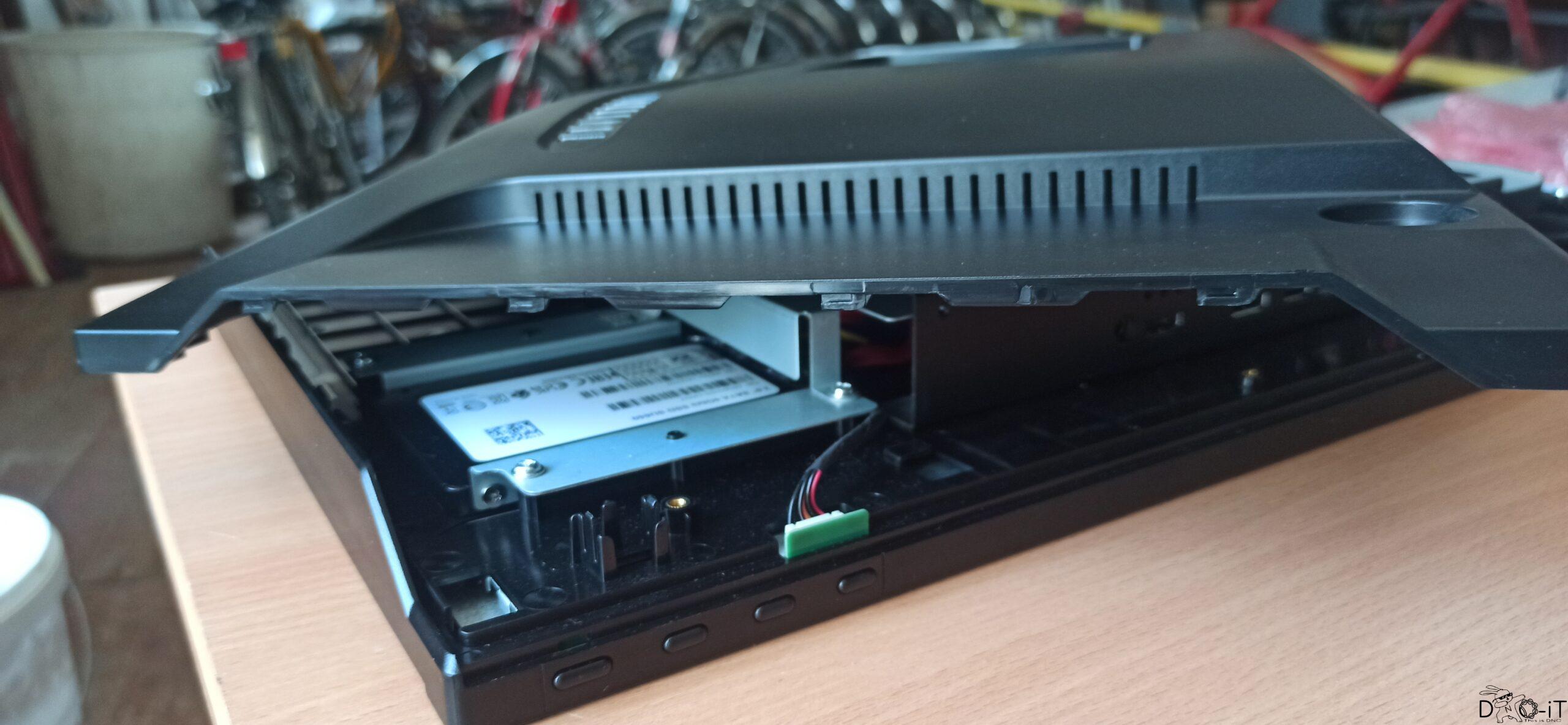

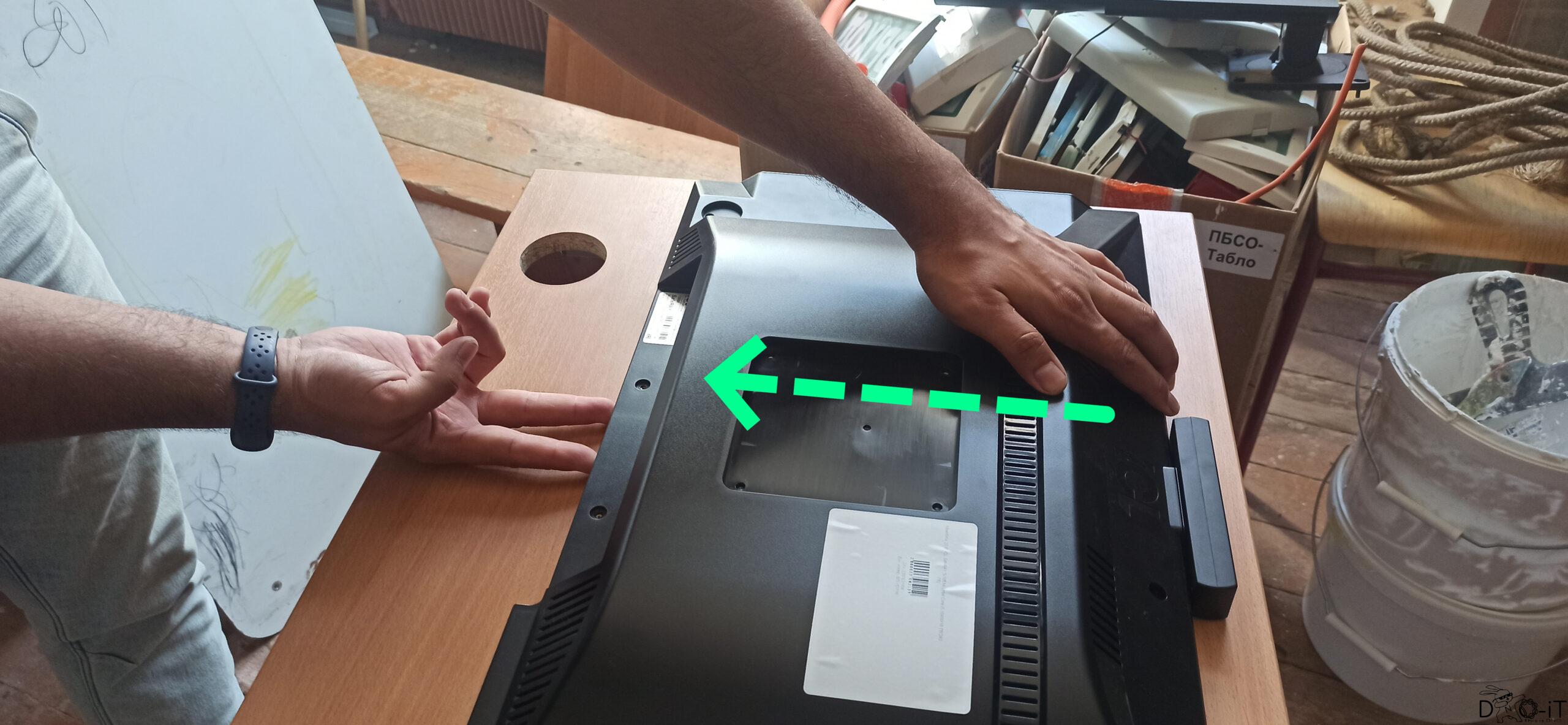

3. Упираемся в нижнюю часть моноблока (в ту часть где рамка дисплея) и тянем корыто на себя, оно должно съехать и его можно будет снять:

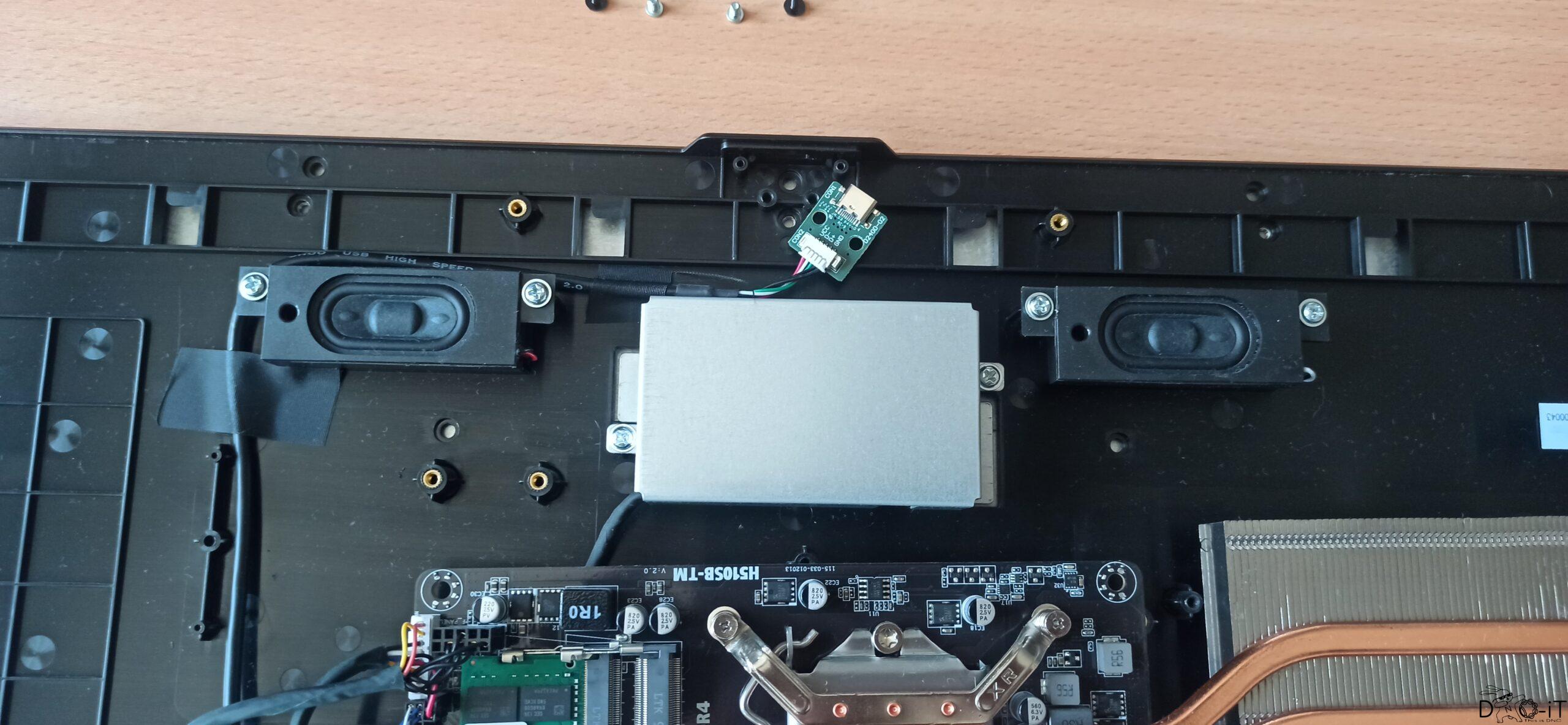

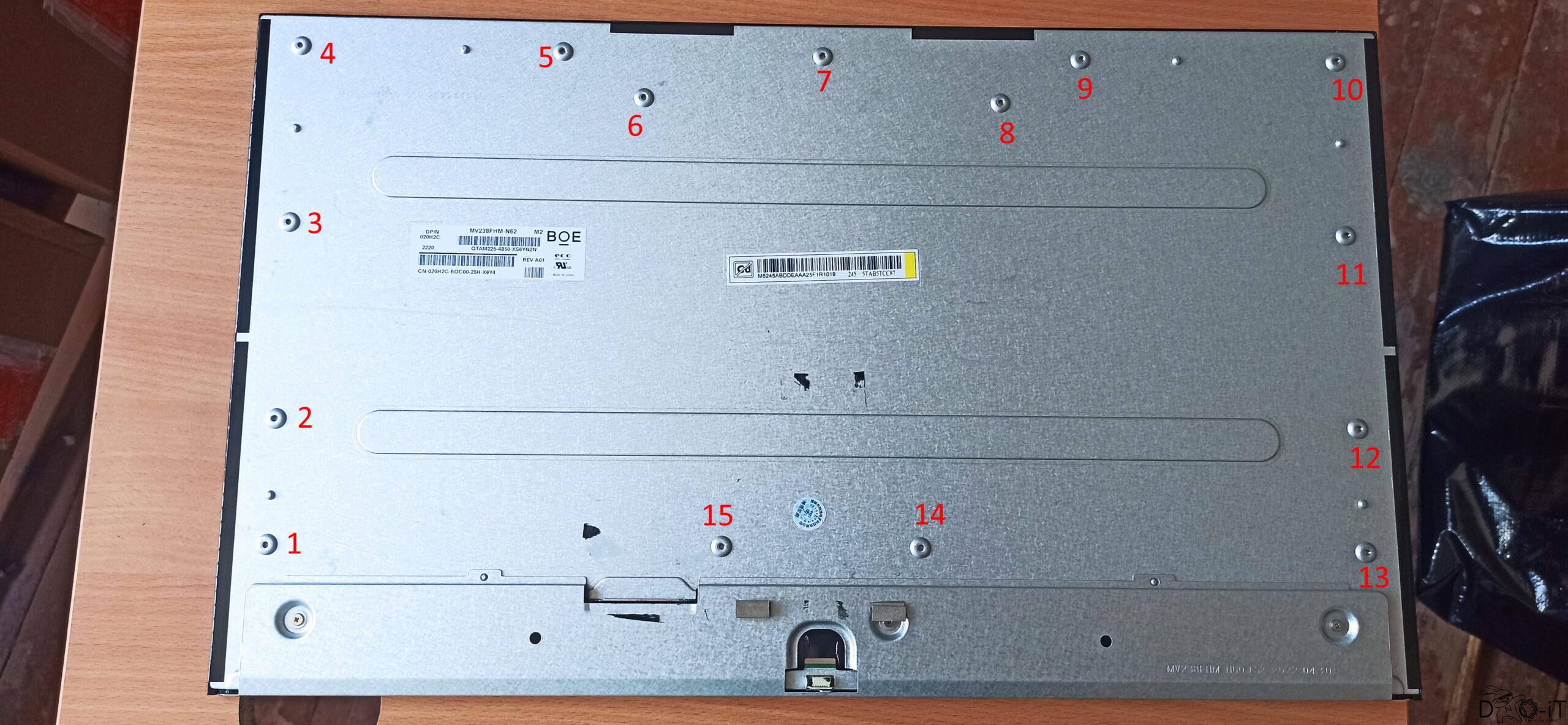

4. Следующим шагом нужно откручивать матрицу, она висит на 15 винтах, но видно только 9, остальные скрыты вот где:

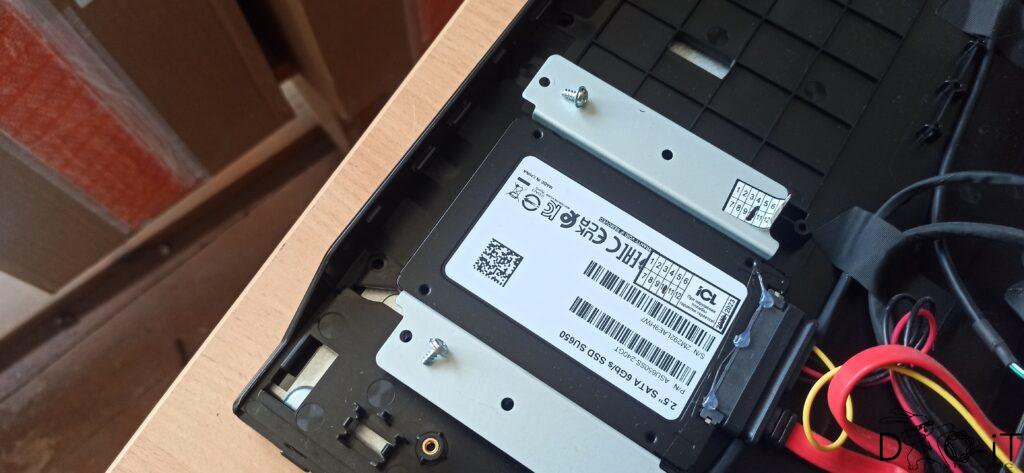

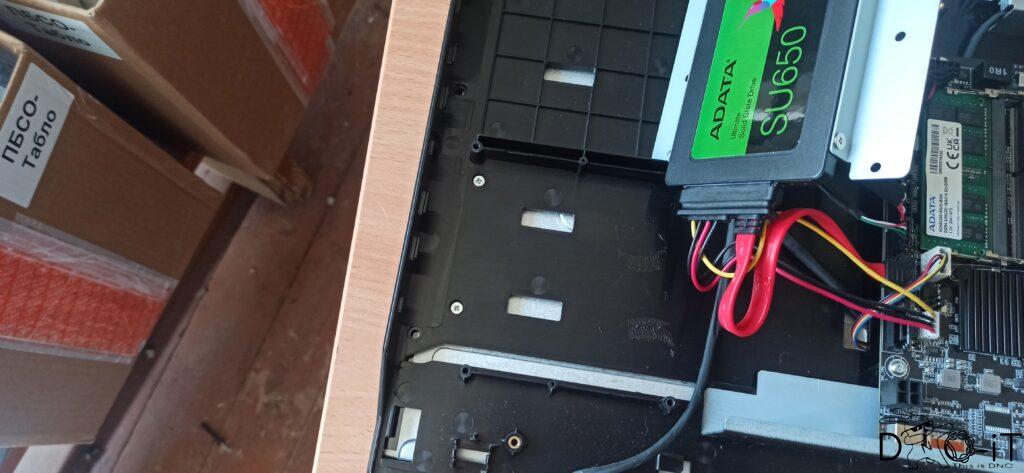

• Открутить салазки SSD, под ними 2 винтика.

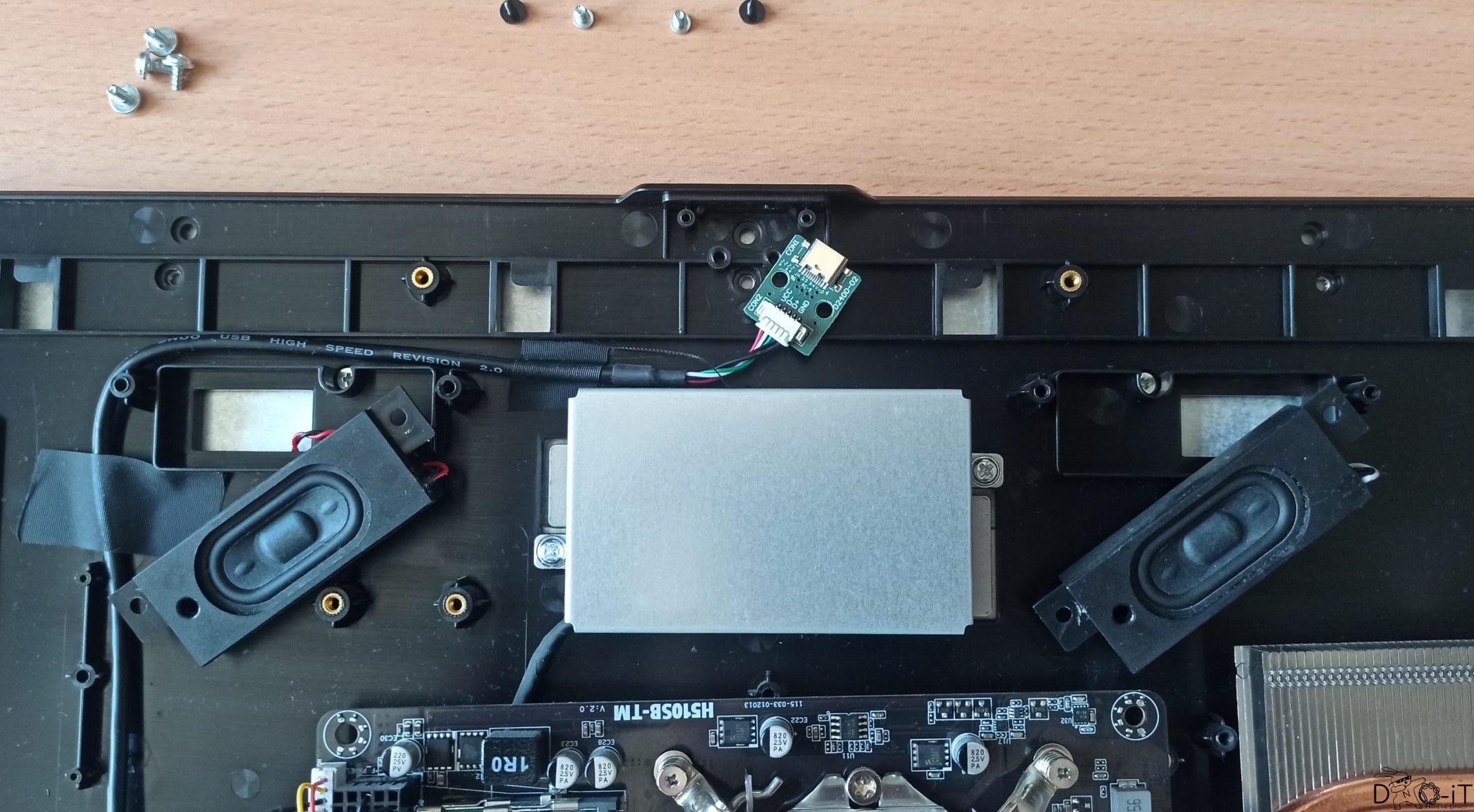

• Открутить динамики, под ними по 1 винтику.
• Открутить мат.плату, под ней 2 винтика

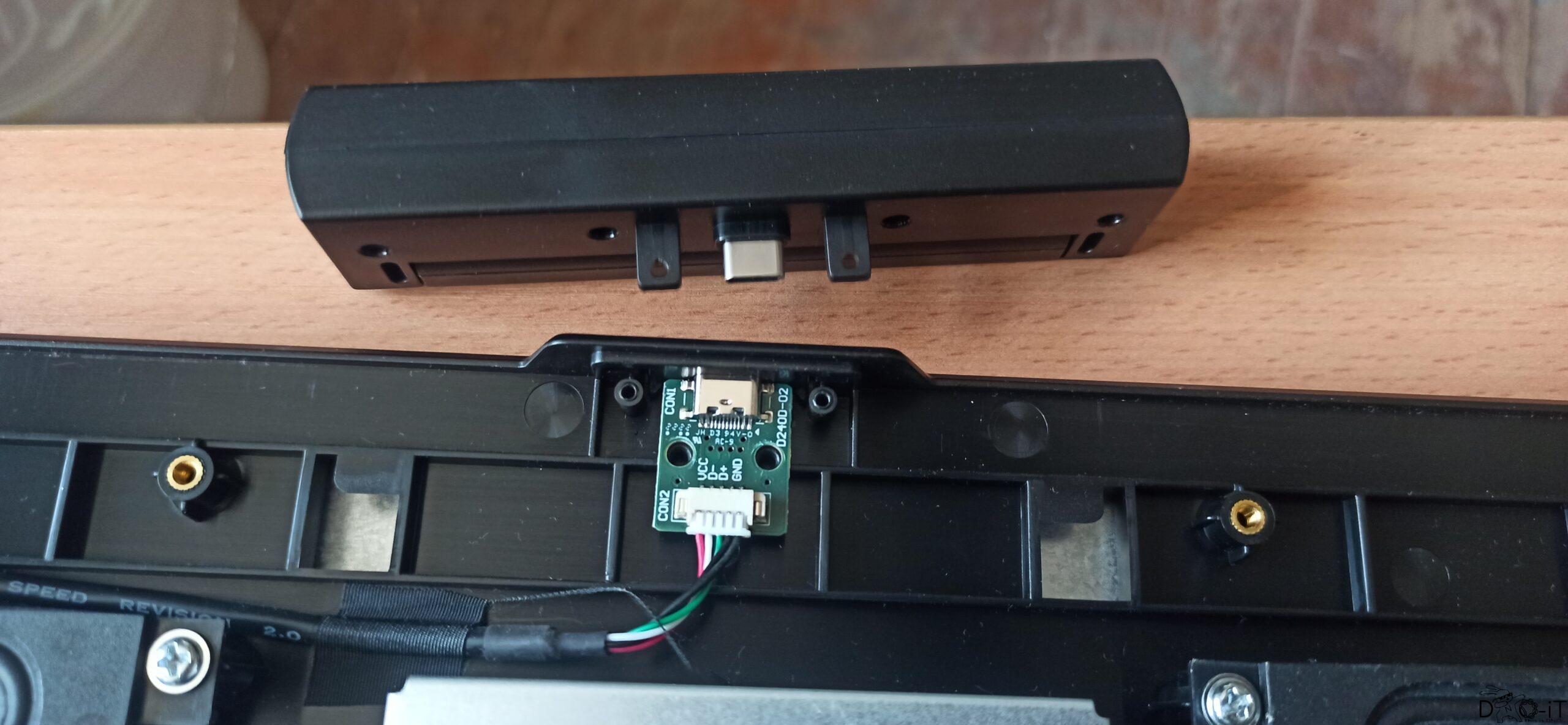

• Откручиваем веб камеру, под ней 1 винтик.

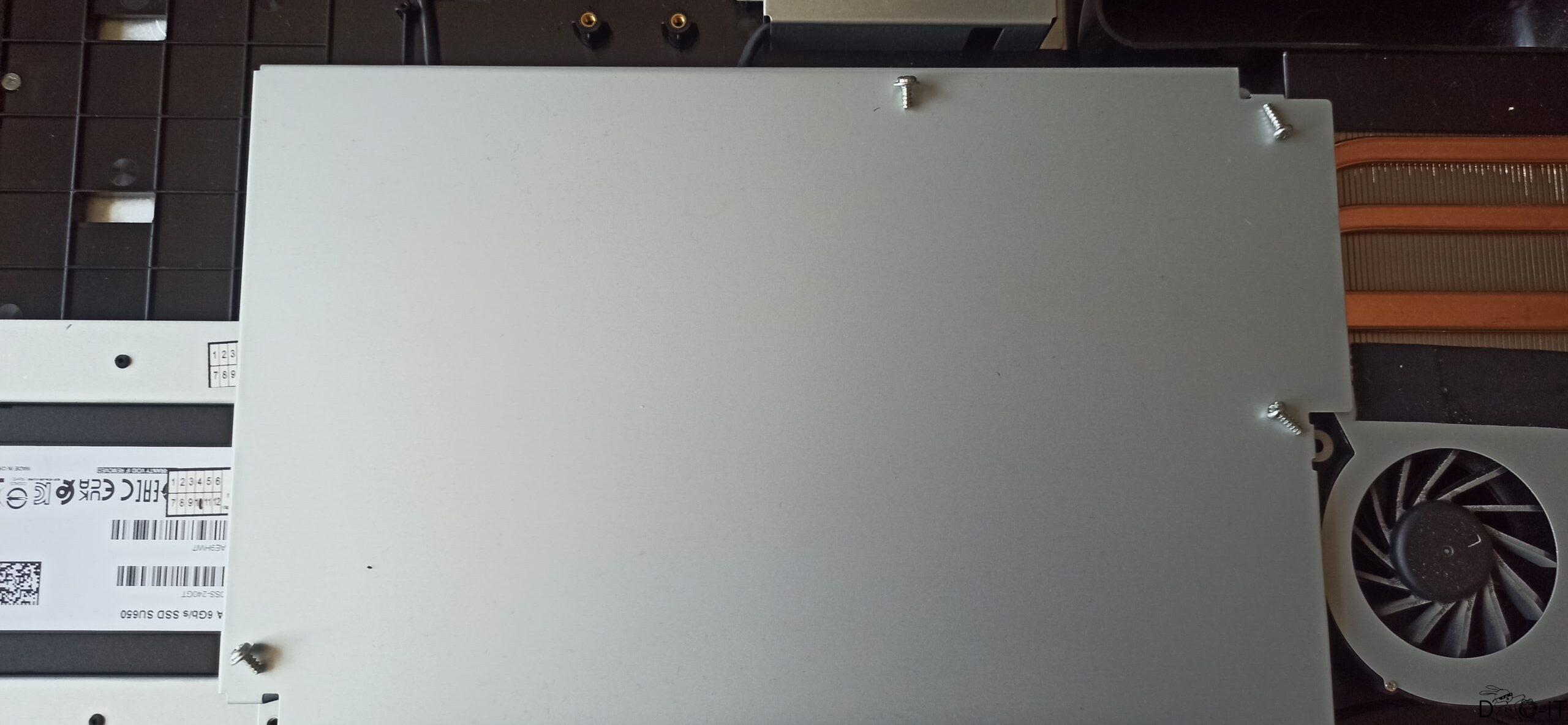

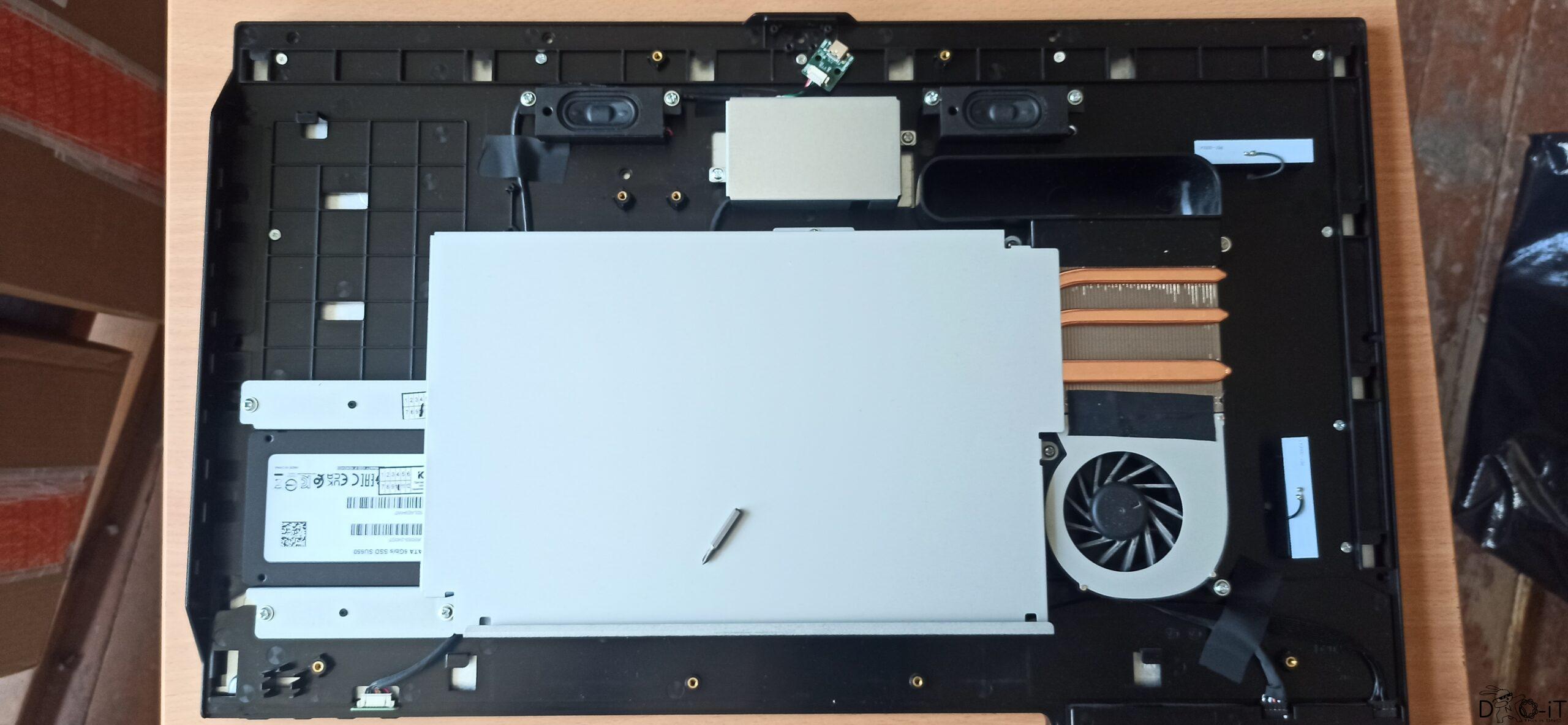

Снимаем железный кожух закрывающий матрицу:

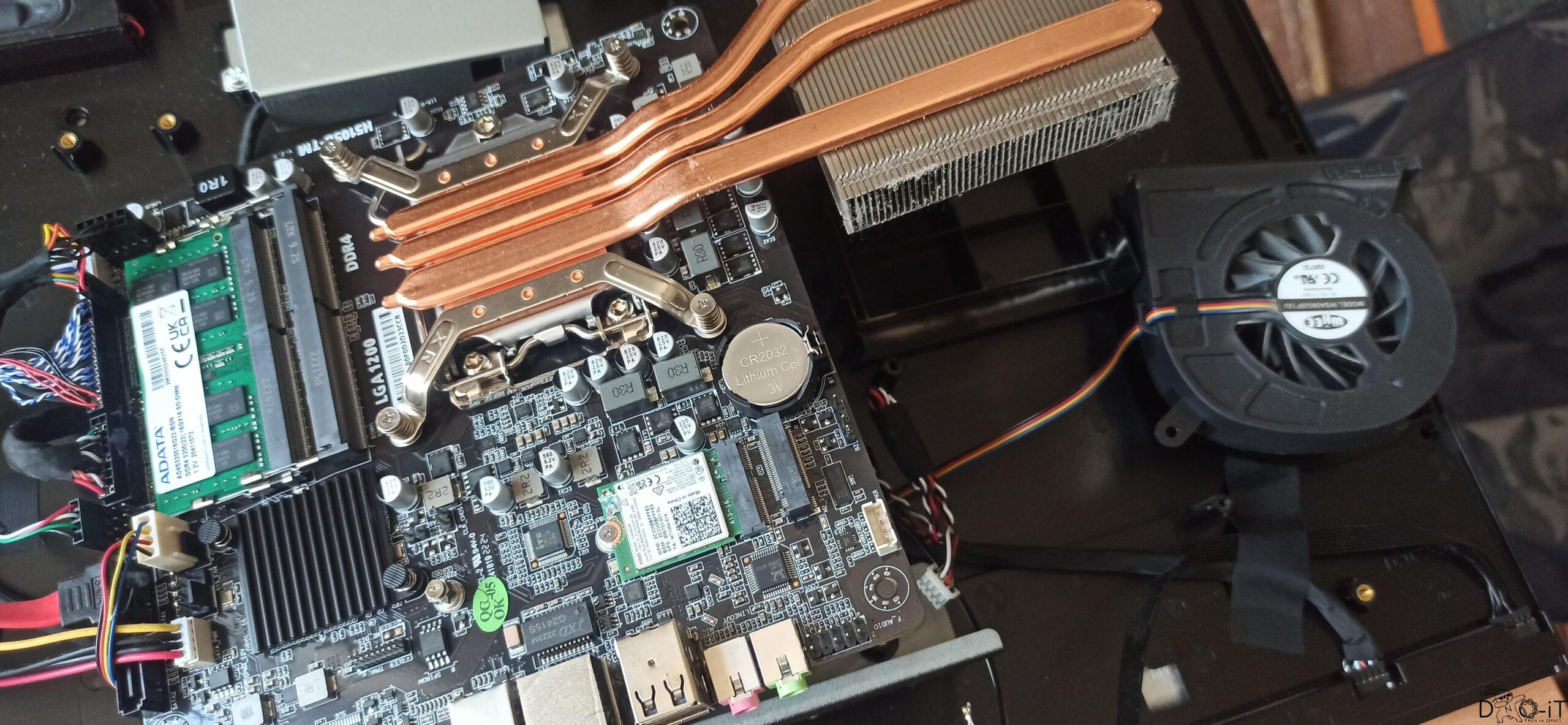

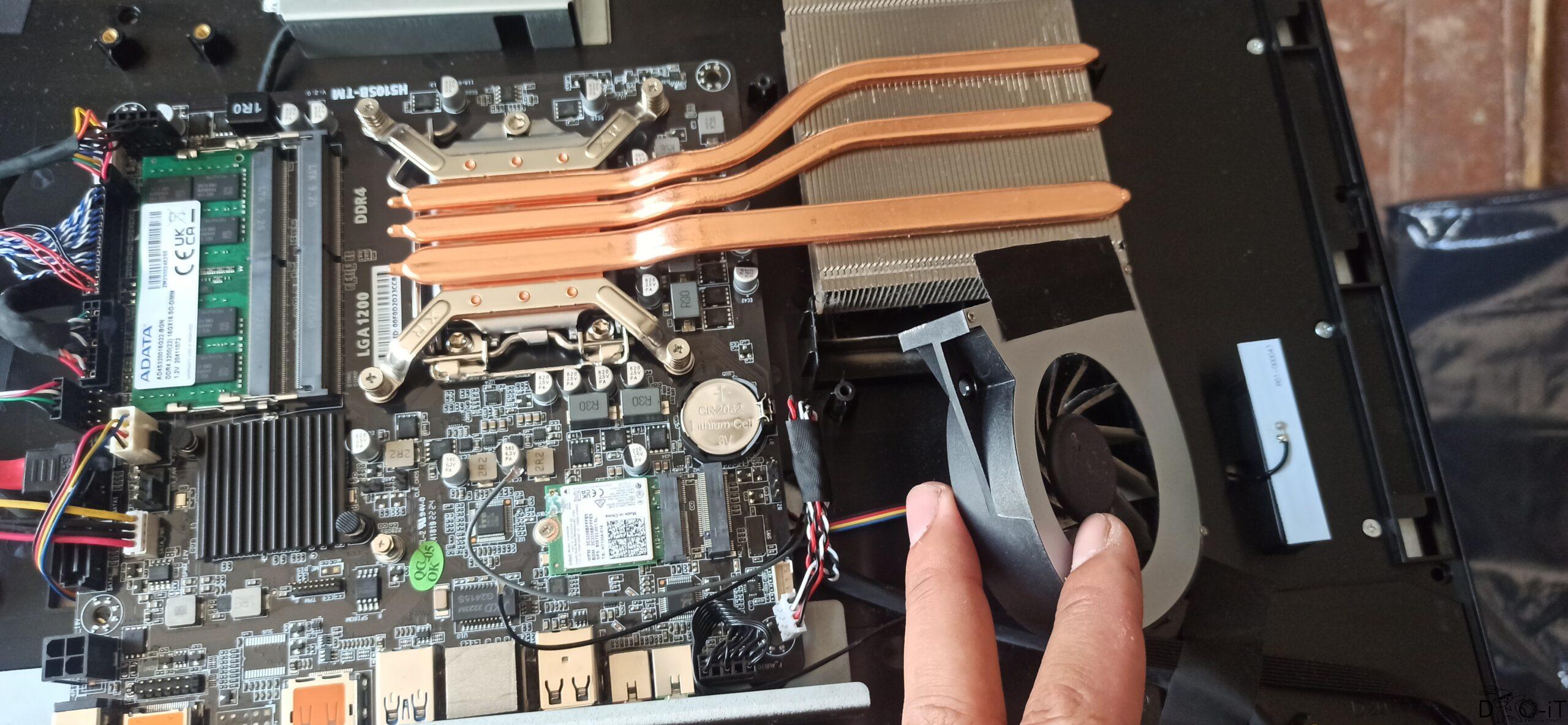

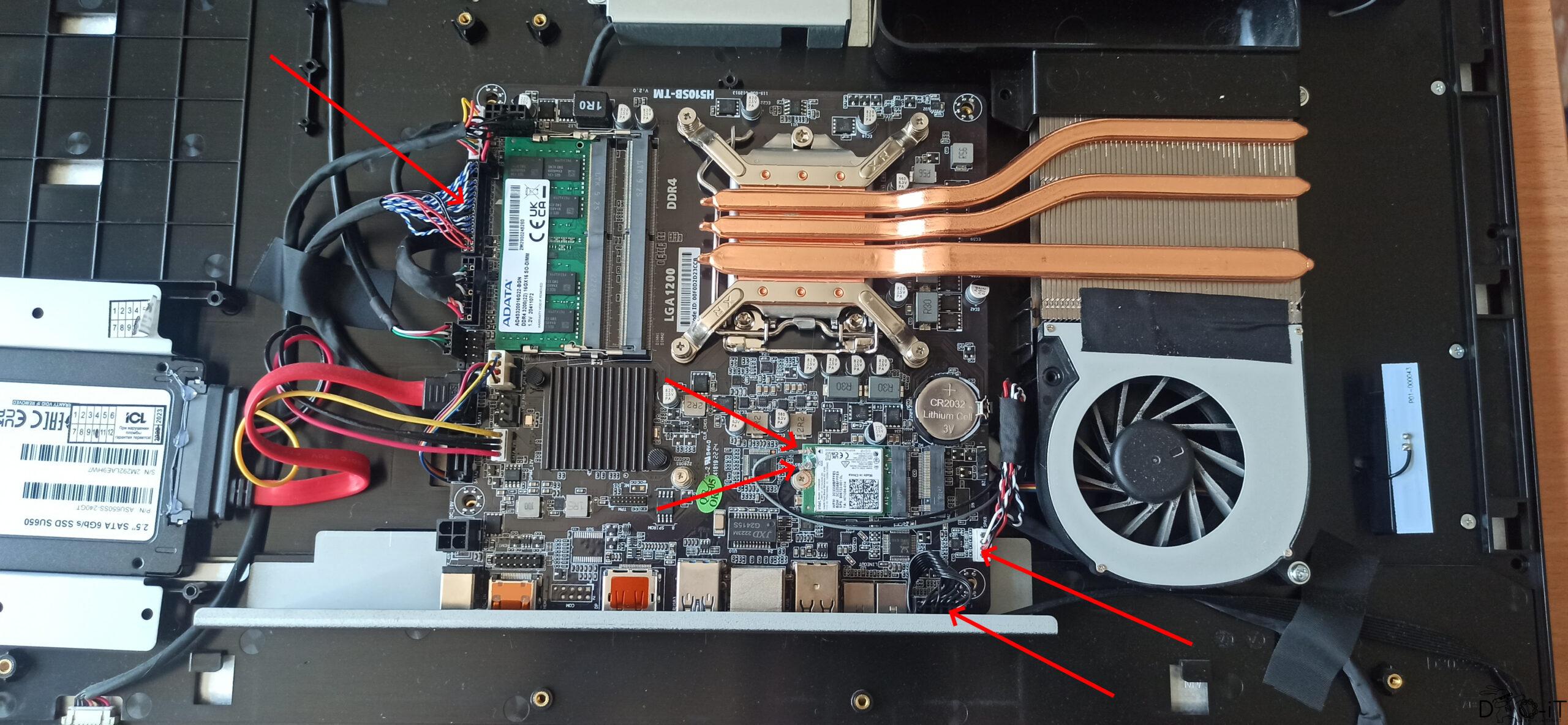

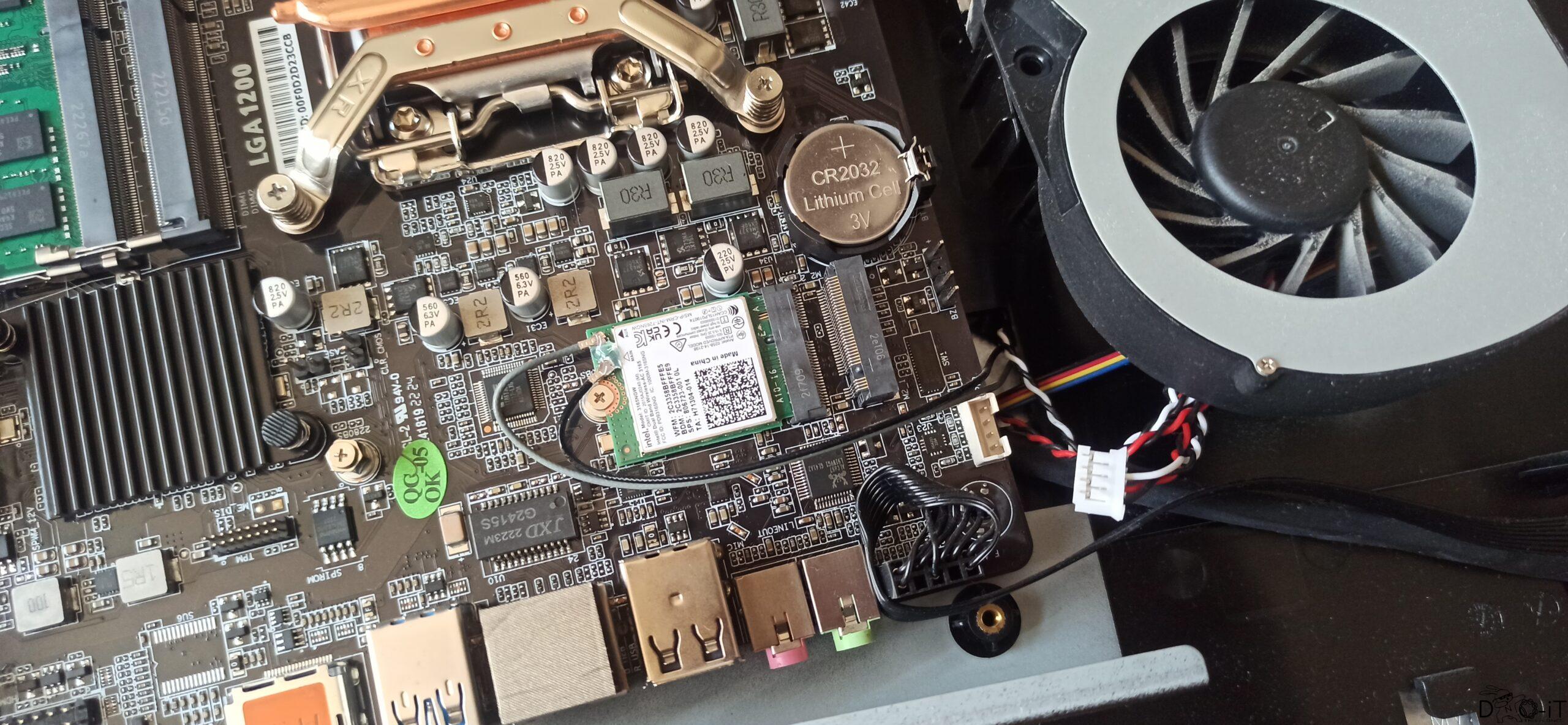

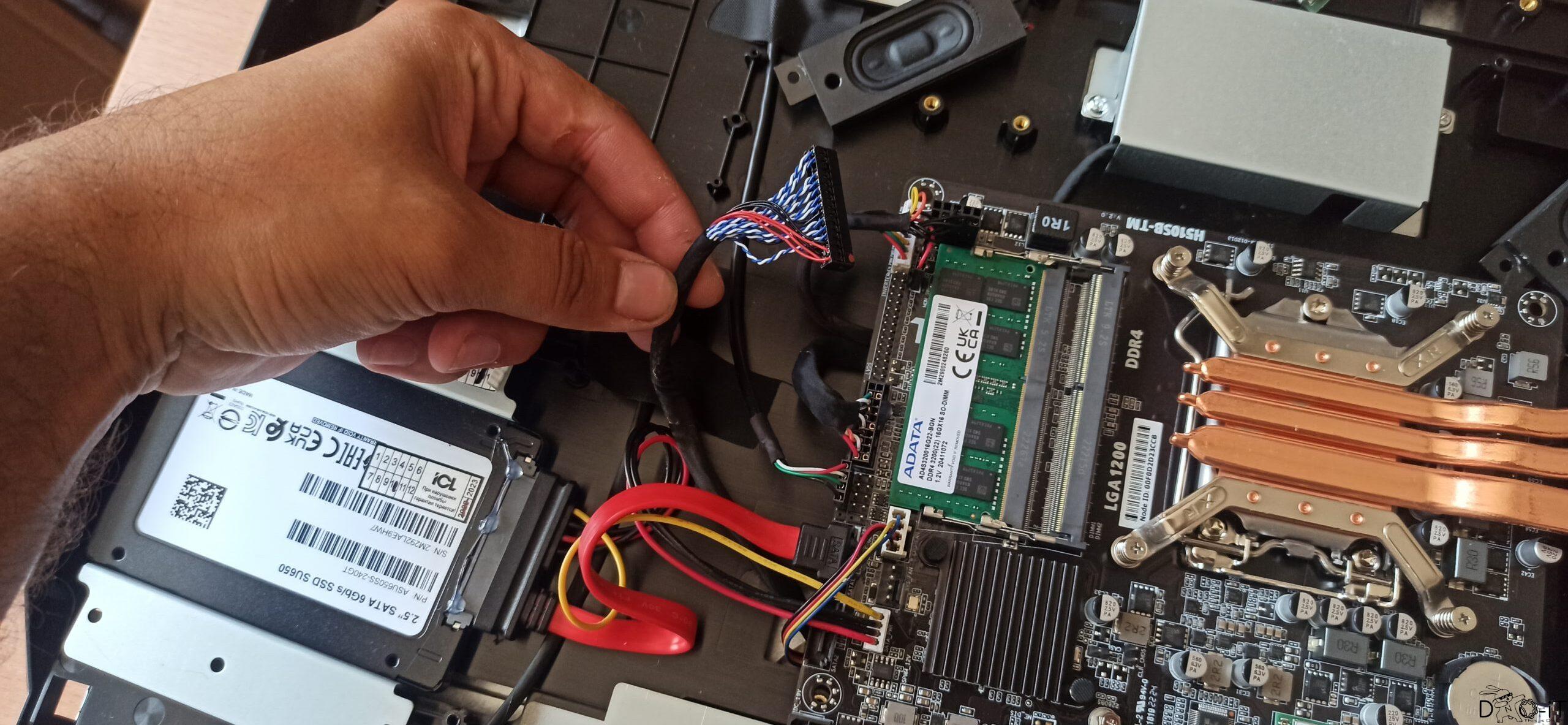

Чтоб бы поднять мат.плату, нужно отсоединить несколько разъемов (указал стрелками какие, нужно чтоб спокойно можно было отделить корпус от матрицы), а так же снять систему охлаждения, просто отклеив куллер от радиатора и опрокинув его вправо:

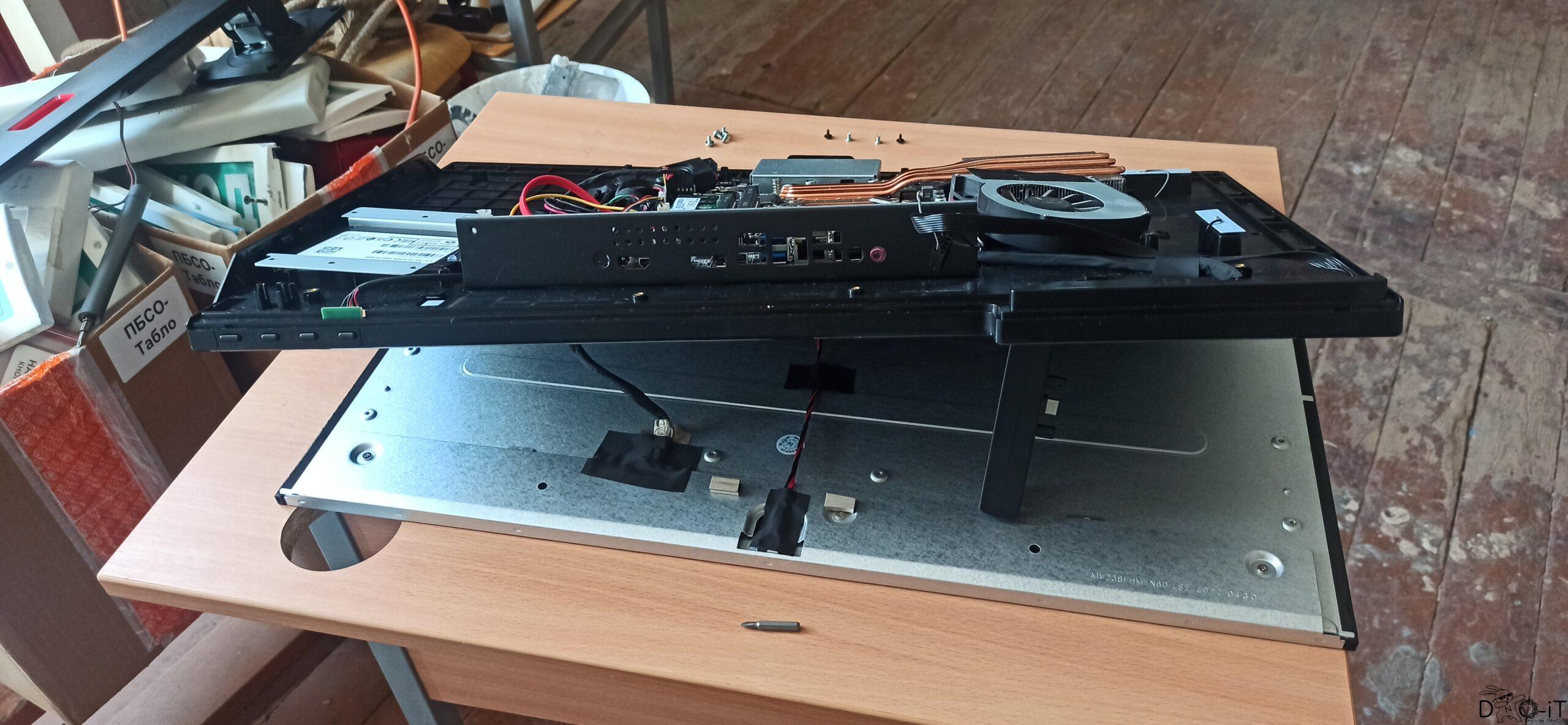

Открутив все винты которые держат матрицу и отсоединив нужные шлейфы, мы можем поднять корпус и отсоединить два разъема от матрицы и наконец-то снять её:

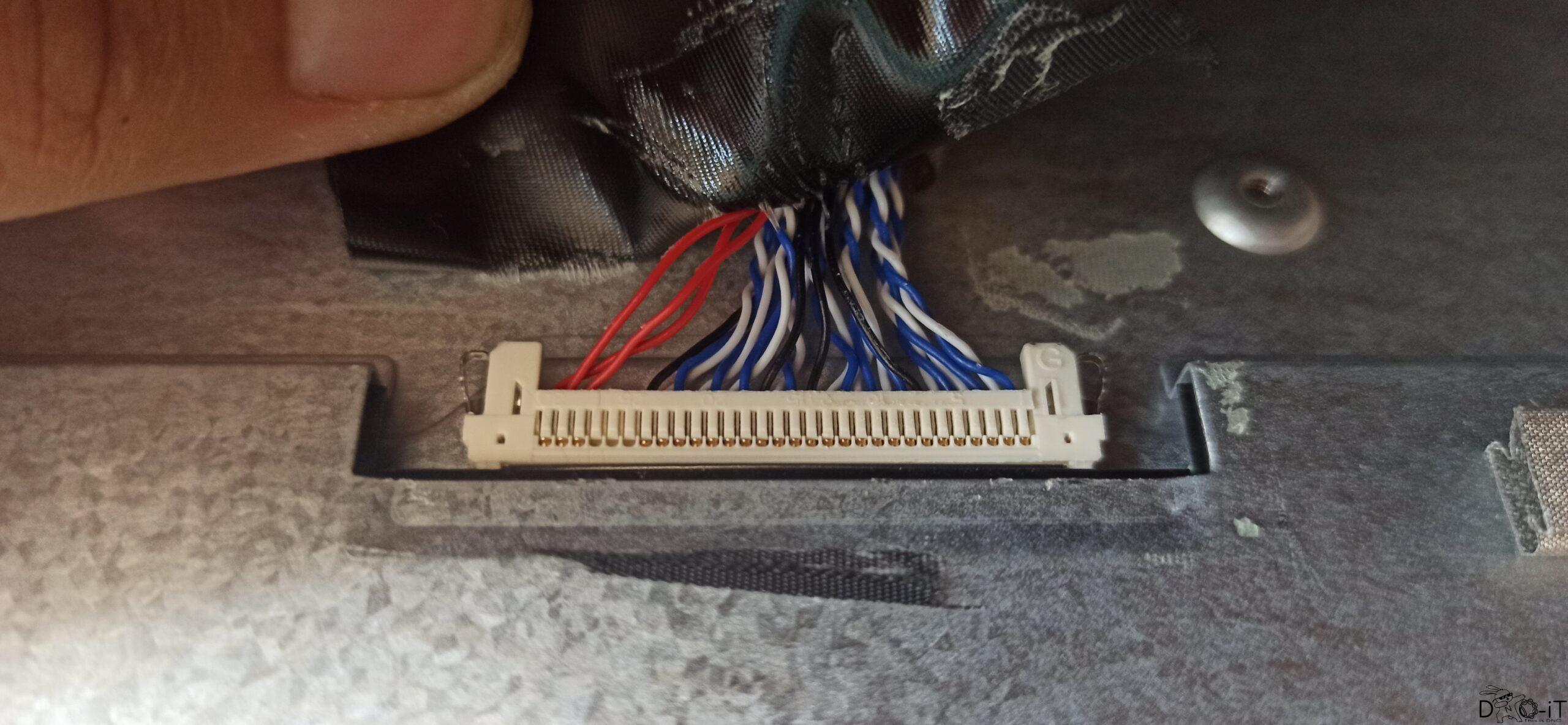

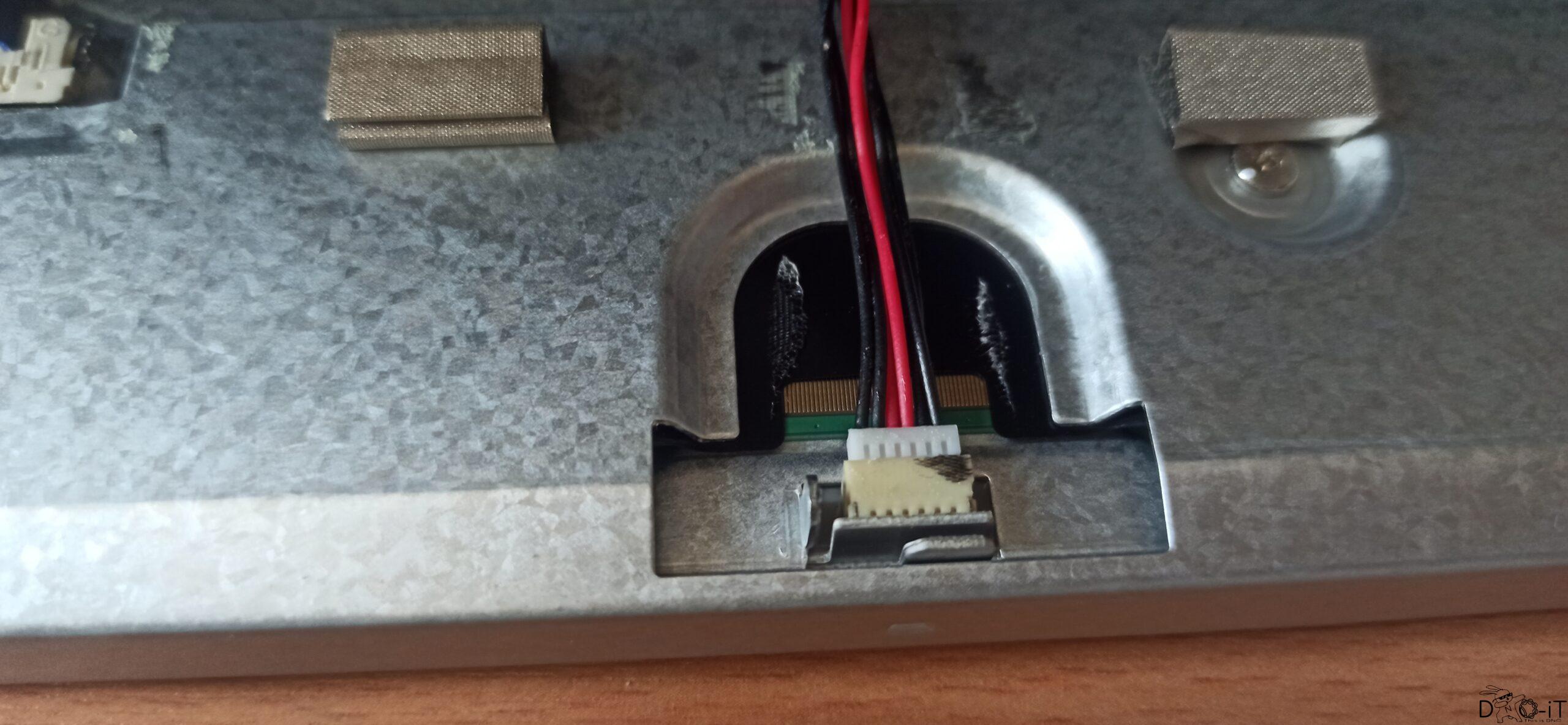

Маленький разъем снимается просто вытягиванием, большой нужно снимать аккуратно нажав на два ключа(железные ушки) и вытягивать его:

Как всё отстегнули, поднимаем корпус и вынимаем матрицу. Вставляем новую на свое место. Она вставляется в нижний паз рамки и нормально ложится в корпус.

Собираем всё в обратном порядке. В целом не сильно проблемная замена, просто много винтиков, но запутаться сложно. Старался фоткать для вас все винты и описать где что находится. Удачи 🙂
