Поставлялись по дооснащению и полному оснащению школ в рамках проекта МЭШ. По проекту располагаются над классной доской (квадратные) и на потолке (круглые), но могут быть исключения

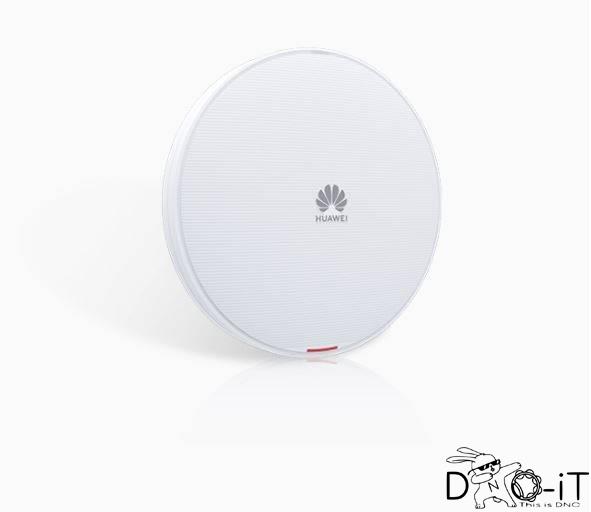

Huawei AirEngine5761-11 (круглые)

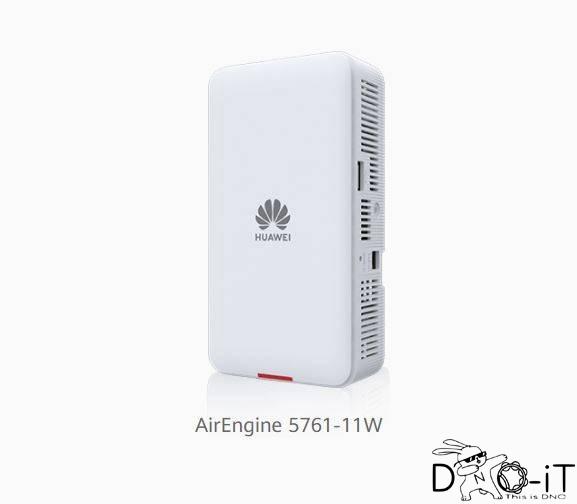

Huawei AirEngine5761-11w (квадратные)
Характеристики (точки различаются формой и портами, остальное идентично):
Характеристика
Значение
Протоколы радиосвязи
802.11a/b/g/n/ac/ac wave2/ax
Максимальная скорость
1,775 Гбит/с
Максимальное количество пользователей
≤ 1024 Примечание: фактическое число пользователей зависит от условий среды.
Фиксированные интерфейсы
Uplink: 1 x 10M/100M/1GE (RJ-45)
Downlink: 4 x 10M/100M/1GE (RJ-45)
Pass through: 2 x RJ45
1 x USB
Поддержка Bluetooth
BLE 5.0
Тип антенны
Встроенные адаптивные антенны
MIMO: пространственные потоки
2,4 ГГц 2×2:2;
5 ГГц: 2×2:2
Максимальное количество пользователей
≤ 1024 (512/Radio)
Максимальная мощность передачи
2.4GHz: 23dBm (combined power)
5GHz: 23dBm (combined power)
Функции WLAN
Compliance with IEEE 802.11ax and compatibility with IEEE 802.11a/b/g/n/ac/ac Wave 2
Providing 4 spatial streams, achieving up to 1.775Gbps for the device
Compliance with 1024-QAM and compatibility with 256-QAM/64-QAM/16-QAM/8-QAM/QPSK/BPSK
Target wake time (TWT)*
Low-density parity-check (LDPC)
Frame aggregation, including A-MPDU (Tx/Rx) and A-MSDU (Tx/Rx)
802.11 dynamic frequency selection (DFS)
Short guard interval (GI) in 20 MHz, 40 MHz, 80 MHz modes
Priority mapping and scheduling that are compliant with Wi-Fi multimedia (WMM) to implement priority-based data processing and forwarding. Automatic and manual rate adjustment (the rate is adjusted automatically by default)
WLAN channel management and channel rate adjustment
Automatic channel scanning and interference avoidance
Service set identifier (SSID) hiding
Signal sustain technology (SST)
Unscheduled automatic power save delivery (U-APSD)
Control and Provisioning of Wireless Access Points (CAPWAP) in Fit AP mode
Extended Service Set (ESS) in Fit AP mode
Multi-user CAC
802.11k and 802.11v smart roaming
802.11r fast roaming (≤ 50 ms)
Сетевые функции
Compliance with IEEE 802.3ab
Auto-negotiation of the rate and duplex mode and automatic switchover between the Media Dependent Interface (MDI) and Media Dependent Interface Crossover (MDI-X)
Compliance with IEEE 802.1q
SSID-based VLAN assignment
VLAN trunk on uplink Ethernet ports
Management channel of the AP uplink port in tagged and untagged mode
DHCP client, obtaining IP addresses through DHCP
Tunnel data forwarding and direct data forwarding
Application identification and QoS classification when AP local forwarding (also called direct forwarding), which can significantly improve voice quality for applications such as Skype, QQ, and WeChat
STA isolation in the same VLAN
IPv4/IPv6 Access control lists (ACLs)
Link Layer Discovery Protocol (LLDP)
Uninterrupted service forwarding upon CAPWAP channel disconnection in Fit AP mode
Multicast Domain Name Service (mDNS) gateway protocol
Функции QoS
Priority mapping and scheduling that are compliant with Wi-Fi multimedia (WMM) to implement priority-based data processing and forwarding
WMM parameter management for each radio
WMM power saving
Priority mapping for upstream packets and flow-based mapping for downstream packets
Queue mapping and scheduling
User-based bandwidth limiting
Adaptive bandwidth management (automatic bandwidth adjustment based on the user quantity and radio environment) to improve user experience
Airtime scheduling
Air interface HQoS scheduling
Источник питания
Постоянный ток: 12 В + 10%
Источник питания PoE: в соответствии со стандартом 802.3af/af.
Примечание: при подаче питания по стандарту 802.3af порт USB и PSE отключены.
Максимальное энергопотребление
12,7 Вт (не включая входную мощность порта USB) Примечание: фактическая максимальная потребляемая мощность зависит от местных законов и нормативов.
Размеры (Д×Ш×Г)
160 x 86 x 38 мм
Рабочая температура
0 … +40°C
Влажность при работе
5% … 95% без конденсата
Масса
0.3 кг

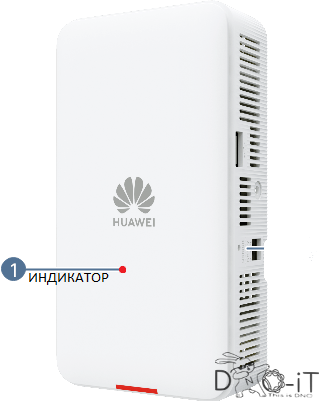

Состояние индикатора:
Цвет индикатора
Статус
Описание
—
Не светится
Точка доступа выключена
Зеленый
Устойчивый
Система только что включена.
Система запускается после сброса.
Запускается система верхнего уровня.
Зеленый
Горит постоянно после однократного мигания
После сброса аппаратных настроек и запуска программного обеспечения индикатор мигает один раз. Затем индикатор горит постоянно до запуска системы нижнего уровня.
Зеленый
Медленное мигание (0,5 Гц)
Точка доступа работает исправно, Ethernet-соединение в порядке, и STA связаны с точкой доступа.
Это состояние поддерживается в версии V200R022C00 и более поздних.
Зеленый
Медленное мигание (0,2 Гц)
Точка доступа работает исправно, и Ethernet-соединение в порядке.
Для версии V200R022C00 и более поздних это состояние также означает, что с точкой доступа не связан ни один STA.
Зеленый
Мигает каждые 0,25 с (4 Гц)
Запускается система нижнего уровня.
Программное обеспечение обновляется.
После загрузки и запуска программного обеспечения точка доступа запрашивает подключение к сети в режиме Fit или облачного управления. Индикатор остаётся в этом состоянии до тех пор, пока точка доступа успешно не подключится к сети.
Желтый (мигает красным и зеленым одновременно, вызывая искажение цвета)
Мигает каждые 0,25 с (4 Гц)
Удерживайте кнопку «По умолчанию» более 6 секунд, чтобы восстановить заводские настройки.
Эта функция поддерживается в версии V200R024C00 и более поздних.
