Инструкция по работе с удалённой телефонной книгой на VoIP-телефонах D-Link DPH-120S(SE), DPH-150S(SE), DPH-400S(SE), DPH-400G(GE) ревизии Fx (На примере DPH-150SE rev. F4)
VoIP телефоны D-Link поддерживают работу с удалённой телефонной книгой в формате *.xml. Файл установленного формата помещается на удалённый сервер и должен быть доступен для загрузки по одному из следующих протоколов: HTTP, TFTP или FTP.
Формат файла телефонной книги имеет следующий вид:
<?xml version="1.0" encoding="UTF-8" ?>
<CiscoIPPhoneDirectory> <Title>PhoneList</Title>
<DirectoryEntry> <Name>Name1</Name> <Telephone>1234</Telephone> </DirectoryEntry> <DirectoryEntry> <Name>Name2</Name> <Telephone>2345</Telephone> </DirectoryEntry> <DirectoryEntry> <Name>Name3</Name> <Telephone>3456</Telephone> </DirectoryEntry>
………………………………………………………………………….. и т.д. </CiscoIPPhoneDirectory>
Где тегами:
- <Title>…</Title> — определяется название списка контаков книги;
- <DirectoryEntry> … </DirectoryEntry> — отделяются записи телефонной книги;
- <Name>…</Name> — задаётся имя контакта;
- <Telephone>…</Telephone> — задаётся телефонный номер контакта.
В случае если количество записей превышает 100 контактов, необходимо разделить телефонную книгу на несколько отдельных файлов или «подкниг», которые в свою очередь можно так же разделить и формат книги получит древовидную структуру. При реализации такого решения сначала создаётся общий файл телефонной книги в котором перечисляются «подкниги» и ссылки на соответствующие файлы.
Пример: корневой файл телефонной книги — GlobalPhoneBook.xml со следующим содержимым:
<?xml version="1.0" encoding="UTF-8"?>
<CiscoIPPhoneMenu><Title>GlobalPhoneBook</Title>
<MenuItem><Name>Сity_1</Name>
<URL>tftp://192.168.1.100/Сity_1.xml</URL>
</MenuItem>
<MenuItem><Name>Сity_2</Name>
<URL>tftp://192.168.1.100/Сity_2.xml</URL>
</MenuItem>
...
</CiscoIPPhoneMenu>
Где теги:
- <Title>…</Title> — определяют название списка книг;
- <Name>…</Name> — название «подкниги»;
- <URL> … </URL> — содержат ссылку на соответствующий файл «подкниги».
Файл «подкниги» может также иметь последующие вложения.
Пример: содержимое файла Сity_1.xml:
<?xml version="1.0" encoding="UTF-8"?>
<CiscoIPPhoneMenu><Title>Сity_1</Title>
<MenuItem><Name>Department_1</Name>
<URL>tftp://192.168.1.100/Department_1.xml</URL>
</MenuItem>
<MenuItem><Name>Department_2</Name>
<URL>tftp://192.168.1.100/Department_2.xml</URL>
</MenuItem>
<MenuItem><Name>Department_3</Name>
<URL>tftp://192.168.1.100/Department_3.xml</URL>
</MenuItem>
...
</CiscoIPPhoneMenu>
Структура данного файла аналогична предыдущему.
Конечный файл вложенной книги получит формат аналогичный представленному в начале инструкции.
Пример: содержимое файл Department_1.xml.
<?xml version="1.0" encoding="UTF-8"?>
<CiscoIPPhoneDirectory>
<Title>Department_1</Title>
<DirectoryEntry><Name>Name1</Name><Telephone>1234</Telephone></DirectoryEntry>
<DirectoryEntry><Name>Name2</Name><Telephone>2345</Telephone></DirectoryEntry>
...
</CiscoIPPhoneDirectory>

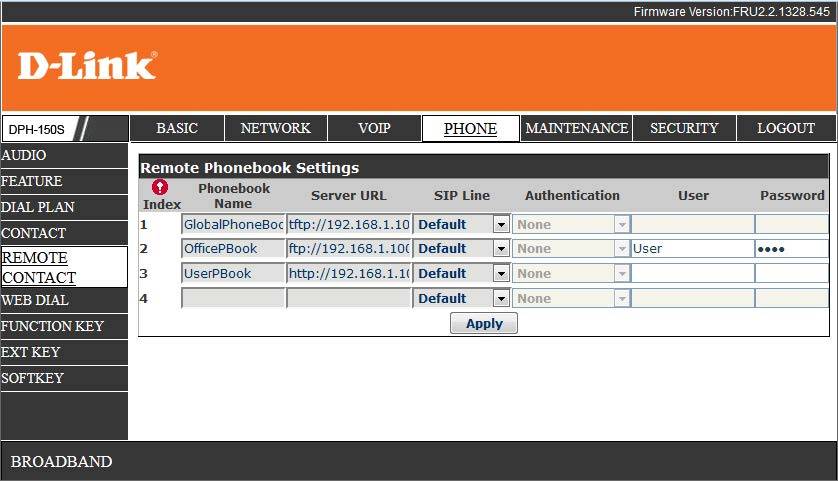

- Для добавления телефонной книги в телефон, необходимо зайти на его WEB-интерфейс, выбрать меню «PHONE» – «REMOTE CONTACT», раздел «Remote Phonebook Settings» и заполнить следующие поля: Phonebook Name – Произвольное название телефонной книги, которое будет отображаться в дисплейном меню «PBOOK» – «Remote Phonebook» телефона.
- Server URL – адрес подгружаемой телефонной книги, в следующем виде: <протокол>://<адрес сервера>/<имя файла> , где имя файла указывается с учётом пути до файла, если файл находится не в корневом каталоге, например, tftp://192.168.1.100/Public/Phonebook/GlobalPhoneBook.xml
В случае использовании протоколов HTTP или FTP может потребоваться заполнить дополнительные поля User и Password, если доступ к содержимому сервера осуществляется с авторизацией. - SIP Line – учётная запись SIP через которую будет выполняться вызов. По умолчанию выбран пункт Default, что подразумевает автоматический выбор направления.
